计算机系统
大作业
题 目 程序人生-Hello’s P2P
专 业 计算机与电子通信
学 号 2023112992
班 级 23L0508
学 生 张旭鹏
指 导 教 师 史先俊
计算机科学与技术学院
2025年5月
摘 要
本文以C语言“HELLO”程序为载体，通过系统性解析其在Linux环境中的完整编译执行流程，旨在揭示程序在操作系统中的代码转换、进程调度、存储管理及I/O控制等核心机制。基于Ubuntu平台采用GCC工具链开展多阶段实验，通过预处理展开源代码宏定义，经编译器生成优化汇编指令，利用汇编器形成ELF格式可重定位目标文件，最终通过动态链接构建可执行程序。结合strace系统调用追踪与objdump反汇编技术，阐明Shell通过fork-execve机制创建进程、加载虚拟地址空间的过程，揭示Intel架构下逻辑地址经段页式管理转化为物理地址的映射规则，以及TLB与三级Cache协同提升内存访问效率的底层逻辑。进一步剖析Linux I/O子系统的工作机制，论证printf函数通过格式化缓冲区调用write实现输出，getchar依托read系统调用处理输入流的实现原理。研究表明，操作系统通过分层抽象机制有效协调软硬件资源，其中编译链接过程体现代码到指令的语义转换，存储管理实现虚拟化资源隔离，而I/O控制层保障了人机交互的实时性。本研究从实践层面完整复现了程序生命周期中的关键系统交互，为理解计算机体系结构的层次化设计范式提供了典型案例，对系统性能优化与异常处理策略制定具有参考价值。
关键词：程序生命周期;操作系统内核机制;系统级资源管理；
目 录
第1章 概述- 4 -
1.1 Hello简介- 4 -
1.2 环境与工具- 4 -
1.3 中间结果- 5 -
1.4 本章小结- 5 -
第2章 预处理- 7 -
2.1 预处理的概念与作用- 7 -
2.2在Ubuntu下预处理的命令- 7 -
2.3 Hello的预处理结果解析- 8 -
2.4 本章小结- 8 -
第3章 编译- 10 -
3.1 编译的概念与作用- 10 -
3.2 在Ubuntu下编译的命令- 11 -
3.3 Hello的编译结果解析- 12 -
3.4 本章小结- 14 -
第4章 汇编- 16 -
4.1 汇编的概念与作用- 16 -
4.2 在Ubuntu下汇编的命令- 17 -
4.3 可重定位目标elf格式- 18 -
4.4 Hello.o的结果解析- 19 -
4.5 本章小结- 23 -
第5章 链接- 25 -
5.1 链接的概念与作用- 25 -
5.2 在Ubuntu下链接的命令- 26 -
5.3 可执行目标文件hello的格式- 27 -
5.4 hello的虚拟地址空间- 30 -
5.5 链接的重定位过程分析- 32 -
5.6 hello的执行流程- 34 -
5.7 Hello的动态链接分析- 36 -
5.8 本章小结- 38 -
第6章 hello进程管理- 40 -
6.1 进程的概念与作用- 40 -
6.2 简述壳Shell-bash的作用与处理流程- 41 -
6.3 Hello的fork进程创建过程- 42 -
6.4 Hello的execve过程- 43 -
6.5 Hello的进程执行- 45 -
6.6 hello的异常与信号处理- 46 -
6.7本章小结- 50 -
第7章 hello的存储管理- 52 -
7.1 hello的存储器地址空间- 52 -
7.2 Intel逻辑地址到线性地址的变换-段式管理- 53 -
7.3 Hello的线性地址到物理地址的变换-页式管理- 54 -
7.4 TLB与四级页表支持下的VA到PA的变换- 56 -
7.5 三级Cache支持下的物理内存访问- 56 -
7.6 hello进程fork时的内存映射- 57 -
7.7 hello进程execve时的内存映射- 58 -
7.8 缺页故障与缺页中断处理- 59 -
7.9动态存储分配管理- 60 -
7.10本章小结- 61 -
第8章 hello的IO管理- 62 -
8.1 Linux的IO设备管理方法- 62 -
8.2 简述Unix IO接口及其函数- 62 -
8.3 printf的实现分析- 63 -
8.4 getchar的实现分析- 64 -
8.5本章小结- 64 -
结论- 66 -
附件- 67 -
参考文献- 68 -
第1章 概述
1.1 Hello简介
P2P过程(From Program to Process)是指程序从静态代码转变为活跃进程的全过程。该过程始于源代码(hello.c)的创建，此时程序处于静态存储状态。随后经过预处理阶段，编译系统对源代码进行词法分析、语法分析及语义分析；在汇编阶段，中间代码被转换为汇编代码；链接阶段则将目标文件与相关库文件整合为可执行程序。当用户在Shell环境中触发执行命令后，操作系统调用fork()创建子进程，通过execve()函数加载可执行文件至内存，并通过mmap()分配所需内存空间。此时，程序已转变为进程实体，被操作系统调度器分配时间片，在CPU、内存及I/O等硬件资源上获得执行权限，实现从静态代码到动态执行体的本质转变。
O2O过程(From Zero-0 to Zero-0)描述了程序从无到有再归于无的完整资源映射循环。在地址映射层面，操作系统存储管理子系统与内存管理单元(MMU)协同工作，建立虚拟地址空间与物理地址空间间的精确映射关系；TLB、四级页表机制、三级Cache层次结构及页面文件系统等加速组件提升了内存访问效率。在设备交互层面，I/O管理子系统与信号处理机制实现了程序与键盘、主板、显卡等硬件之间的数据交换，支持程序完成其功能性表达，尽管此表达在时间维度上可能极为短暂。程序执行完毕后，操作系统回收所有分配资源，进程终止，完成从初始零资源状态到终态零资源状态的完整循环，体现了计算机系统资源管理的严格性与完整性。
添加图片注释，不超过 140 字（可选）

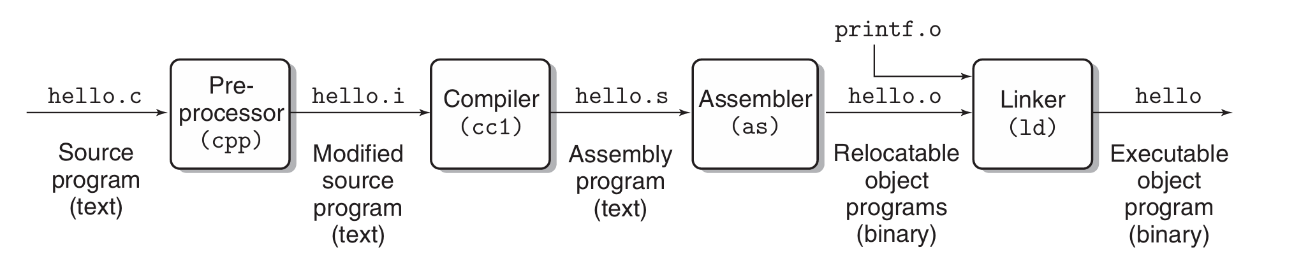

图 1 hello.c 经历了什么？
1.2 环境与工具
操作系统：Linux 5.15.167.4-microsoft-standard-WSL2 (Ubuntu 20.04 LTS)
Shell环境：zsh 5.8 (x86_64-ubuntu-linux-gnu)
编译器套件：gcc (Ubuntu 9.4.0-1ubuntu1~20.04.2) 9.4.0
编辑器：Vscode 1.100.0
动态调试器：GNU gdb (Ubuntu 9.2-0ubuntu1~20.04.2) 9.2
二进制分析：GNU objdump (GNU Binutils for Ubuntu) 2.34, GNU readelf (GNU Binutils for Ubuntu) 2.34
1.3 中间结果
hello.c - 初始的C语言源代码文件，包含程序的主要逻辑和功能实现，如main函数和printf调用。
hello.i - 预处理后的中间文件，由预处理器处理hello.c后生成，包含展开的宏定义和包含的头文件内容。
hello.o - 编译和汇编后生成的目标文件，包含机器码但尚未完成链接，存在未解析的外部符号引用。
hello.s - 由编译器生成的汇编语言文件，表示将C代码翻译成的特定处理器架构的汇编指令。
hello_o.s - hello.o反汇编得到的汇编语言文件
hello_elf.txt – hello的elf头描述信息，纯文本文件
1.4 本章小结
第1章对研究内容与方法进行了全面概述，建立了论文的基础框架。首先，1.1节介绍了研究对象Hello程序的基本情况，阐明了选择该程序作为研究样本的原因与意义。1.2节详细描述了研究环境与工具链，包括所使用的软硬件环境、编程工具、分析工具及调试环境，为研究的可重复性提供了技术保障。1.3节系统性地归纳了研究过程中产生的各类中间结果文件，包括预处理、编译、汇编和链接过程中的关键输出文件，以及用于分析的辅助文件，展示了完整的技术分析路径。最后，1.4节对本章内容进行了总结，强调了这些基础工作对后续深入研究的支撑作用。通过这四个小节，第1章全面奠定了研究的技术基础和方法论框架，为后续章节的深入分析提供了必要的背景信息和研究条件。[1]
第2章 预处理
2.1 预处理的概念与作用
预处理是 C++ 编译过程中的第一个阶段，发生在实际编译之前。当源代码提交给编译器时，预处理器首先处理所有以井号(#)开头的预处理指令，对源代码进行一系列文本操作，生成预处理后的源代码，然后再由编译器进行编译。[2]
预处理的主要作用包括：
文件包含：通过 #include 指令将头文件内容插入到当前文件，实现代码的模块化和重用。例如，#include <iostream> 会将标准输入输出库的声明引入程序。
宏定义与宏替换：通过 #define 指令定义宏，简化代码编写并提高可维护性。预处理器会在编译前将所有宏引用替换为其定义内容。
条件编译：使用 #if、#ifdef、#ifndef、#else、#elif 和 #endif 指令，根据特定条件选择性地编译代码，适用于多平台开发、调试版本和发布版本的区分。
预定义宏：提供了一系列如 FILE、LINE、DATE、TIME 等预定义宏，可用于调试和记录程序信息。
防止头文件重复包含：通过 #ifndef、#define 和 #endif 的组合，实现头文件的包含保护机制，避免同一文件被多次包含导致的编译错误。
预处理的意义在于增强了 C++ 语言的灵活性和适应性，使程序员能够编写更加模块化、可移植和易于维护的代码。它简化了条件代码的处理，支持了代码重用，并提供了编译时的信息和控制能力。
2.2在Ubuntu下预处理的命令
在Ubuntu系统中进行C++预处理的命令主要依赖于GNU编译器集合(GCC)。以下是在Ubuntu环境下执行C++代码预处理的常用命令和方法：
使用gcc进行预处理的基本命令是g++ -E，它会执行预处理步骤但不进行编译。例如，对于源文件program.cpp，可以使用以下命令：
gcc -E program.cpp -o program.i
此命令会将program.cpp文件进行预处理，并将结果输出到program.i文件中。其中，.i扩展名通常用于表示预处理后的C++源文件。
添加图片注释，不超过 140 字（可选）
图 2 预处理的命令
2.3 Hello的预处理结果解析
这份文件展示了对名为"hello.c"的C程序源文件进行预处理后的输出结果。预处理器已展开所有包含文件和宏定义，呈现了包含所有头文件在内的完整代码。
主程序部分位于文件末尾的第3047-3062行，其功能包括：
接收命令行参数
验证是否提供了恰好5个参数
当参数不足时显示用法提示信息
若参数满足要求，则执行循环打印"Hello"及命令行参数
根据第4个参数指定的秒数进行休眠
通过getchar()函数等待用户输入
文件的大部分内容(第1-3046行)是所包含头文件的展开内容，主要包括：
stdio.h（用于printf函数）
unistd.h（用于sleep函数）
stdlib.h（用于exit和atoi函数）
预处理器还包含了这些头文件所需的多层嵌套包含文件和定义。每个"#"指令显示了预处理器在处理包含文件过程中对源文件位置的追踪。
这一输出是通过对原始源文件运行C预处理器(cpp)生成的，对于调试包含路径和宏展开问题具有重要价值。
添加图片注释，不超过 140 字（可选）

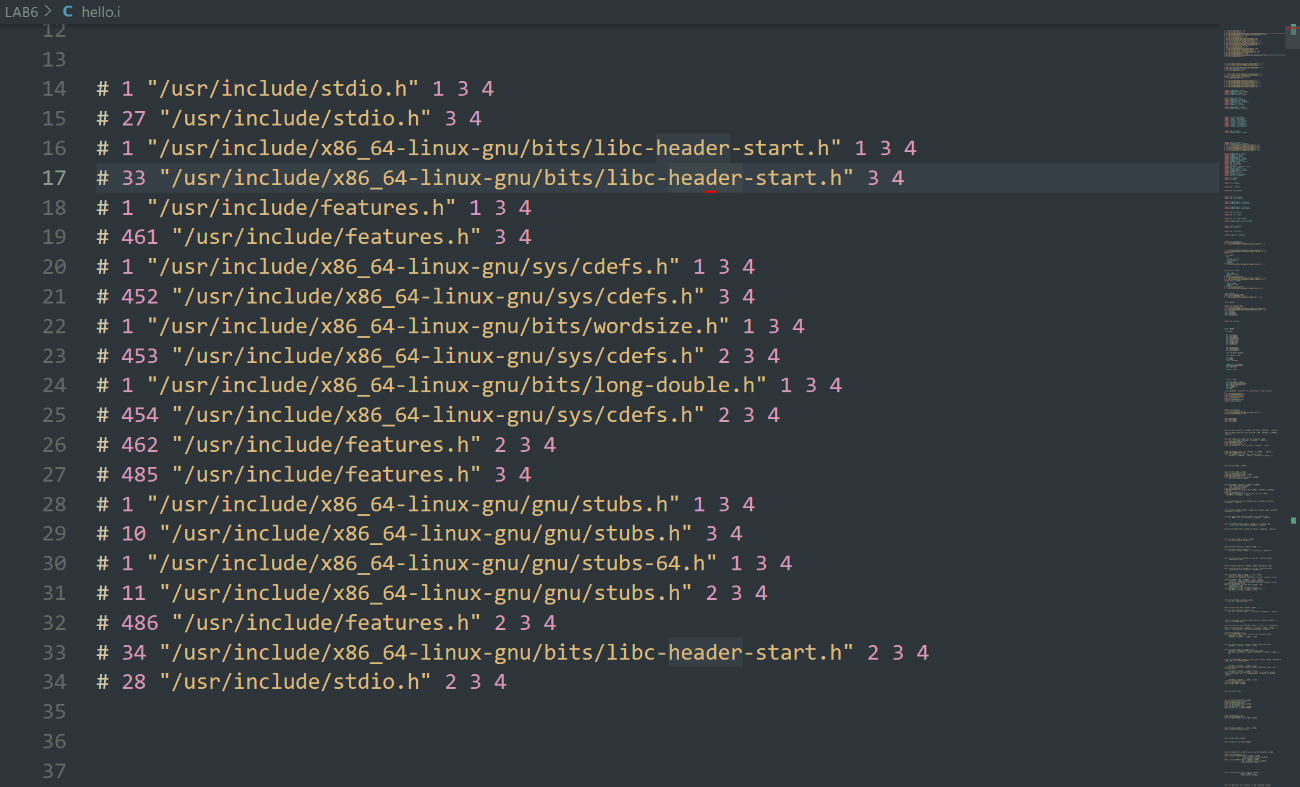

图 3 hello.i的一小部分
2.4 本章小结
本章详细探讨了C语言预处理机制的基础知识和实际应用。首先介绍了预处理的基本概念，明确了它作为编译过程第一阶段的重要地位，以及包含文件、宏替换、条件编译等核心功能的作用和价值。随后阐述了在Ubuntu环境下进行预处理的主要命令，特别是gcc -E及其常用选项的使用方法。通过对hello.c示例程序预处理结果的分析，展示了预处理器如何展开头文件和宏定义，揭示了代码从源文件到预处理后状态的转变过程。
预处理作为连接源代码与编译器的桥梁，不仅简化了程序开发，提高了代码的可读性和可维护性，还为跨平台开发和条件编译提供了必要支持。掌握预处理机制对于理解C语言程序的编译过程、调试复杂的宏定义和解决头文件包含问题具有重要意义。然而，也应当意识到过度依赖预处理可能导致的问题，在实际开发中应合理运用这一机制，并考虑现代C语言供的更为安全和灵活的替代方案
第3章编译
3.1 编译的概念与作用
编译是程序构建过程中继预处理之后的关键阶段，特指将预处理后的源代码文件(.i)转换为汇编语言程序(.s)的过程。在这一阶段，编译器对代码进行词法分析、语法分析、语义分析、中间代码生成和代码优化等一系列操作，最终生成目标平台的汇编代码。[3]
编译阶段的主要作用体现在以下几个方面：
语法检查与验证：编译器检测源代码中的语法错误、类型不匹配等问题，确保程序在结构上的正确性。这一过程可以发现大量在预处理阶段无法检测的错误，如变量未定义、类型转换不兼容等。[4]
代码转换：将高级语言构造转换为低级的汇编指令，使抽象的编程概念能够映射到具体的机器操作上。这一转换过程建立了人类可读代码与机器执行指令之间的桥梁。
优化处理：编译器根据优化级别执行各种代码优化策略，如常量折叠、死代码消除、循环优化、内联函数等，提高程序的执行效率和性能。这些优化通常是自动进行的，不需要程序员干预。
平台适配：根据目标架构的特性生成对应的汇编代码，使程序能够在特定硬件平台上高效运行。编译器会考虑目标处理器的指令集、寄存器结构和内存模型等因素。
类型检查：执行严格的类型检查，保证程序的类型安全，减少运行时错误的可能性，提高程序的稳定性和安全性。
编译阶段的输出是汇编语言程序，这种表示形式已经接近机器语言，但仍保持一定的可读性，便于程序员理解程序的实际执行过程。通过查看生成的汇编代码，开发者可以深入了解编译器如何将高级语言构造转换为处理器指令，以及各种优化策略的实际效果。
在整个编译构建流程中，编译阶段承担着将人类思维转换为机器指令的核心任务，是实现程序从抽象逻辑到可执行代码的关键环节。
3.2 在Ubuntu下编译的命令
在Ubuntu系统中，从预处理文件(.i)生成汇编代码文件(.s)的编译过程主要通过GCC编译器套件完成。以下是C语言相关的命令及其用法：
基本编译命令：使用gcc命令可以将预处理后的C文件直接编译为汇编代码，而不执行后续的汇编和链接步骤：
gcc -S program.i -o program.s
此命令将预处理后的program.i文件编译成汇编语言文件program.s。选项-S指示编译器停止在生成汇编代码阶段，不进行后续处理。
如果希望直接从原始源文件一步生成汇编代码，可以使用：
gcc -S program.c -o program.s
编译过程中可以添加各种优化选项，以生成更高效的汇编代码：
gcc -S -O2 program.i -o program.s
其中-O2表示中等级别的优化。常用的优化级别包括-O0（无优化）、-O1（基本优化）、-O2（较多优化）、-O3（激进优化）和-Os（针对代码大小的优化）。
为了查看编译过程中的详细信息，可以添加-v选项：
gcc -S -v program.i -o program.s
此命令会显示编译的各个阶段和使用的具体子命令。
指定特定的语言标准版本：
gcc -S -std=c11 program.i -o program.s
此例使用C11标准进行编译。
对于特定平台的编译，可以使用-march或-mtune等选项：
gcc -S -march=native program.i -o program.s
这会生成针对当前CPU架构优化的汇编代码。
如需生成包含调试信息的汇编代码，可以使用-g选项：
gcc -S -g program.i -o program.s
在实际开发中，查看生成的汇编代码对于理解编译器优化行为、解决性能问题以及深入学习计算机体系结构都有重要价值。通过比较不同优化级别下生成的汇编代码，可以更好地理解编译器的工作原理和优化策略。
3.3 Hello的编译结果解析
3.3.1 数据类型与变量分析
在hello.s汇编代码中，可以观察到C语言的各种数据类型是如何被编译器处理的：
全局变量与局部变量：main函数中的局部变量通过栈帧实现，如"-4(%rbp)"表示存储在栈上相对于基址寄存器%rbp偏移-4字节的位置，用于保存循环计数器的值。而参数argc和argv则分别保存在"-20(%rbp)"和"-32(%rbp)"的位置。
常量处理：字符串常量如".LC0"和".LC1"被放置在只读数据段(.rodata)中，编译器通过标签引用这些常量。
3.3.2 表达式与赋值操作
赋值操作在汇编中体现为数据在寄存器和内存之间的移动：
"movl $0, -4(%rbp)"实现了循环计数器的初始化，相当于C语言中的赋值操作"i = 0"
"addl $1, -4(%rbp)"实现了自增操作，相当于"i++"
3.3.3 算术操作分析
加法操作：代码中的"addl $1, -4(%rbp)"和"addq $8, %rax"等指令实现了整数加法，前者用于循环计数器自增，后者用于指针算术。
指针运算：多处使用了"addq $X, %rax"指令，如"addq $8, %rax"，这是针对指针进行偏移运算，实现了argv数组的下标访问，相当于"argv[1]"等操作。
3.3.4 比较与关系操作
比较操作：
"cmpl $5, -20(%rbp)"实现了argc与5的比较，对应C代码中的"argc == 5"判断
"cmpl $9, -4(%rbp)"实现了循环计数器与9的比较，对应循环条件"i <= 9"
3.3.5 控制转移与流程控制
条件分支：
"je .L2"指令基于之前的比较结果进行条件跳转，实现了if语句
"jmp .L3"和"jle .L4"指令实现了for循环的控制流
函数调用：
"call puts@PLT"、"call printf@PLT"等指令实现了对库函数的调用
函数调用前通过"movq"和"leaq"指令准备参数
3.3.6 数组与指针操作
指针解引用：
"movq (%rax), %rcx"等指令实现了指针解引用操作，从内存中读取指针指向的值
通过"movq -32(%rbp), %rax"获取argv数组的基地址，然后通过"addq $X, %rax"进行偏移访问不同的命令行参数
3.3.7 函数参数传递
参数传递机制：
整数参数通过寄存器%rdi、%rsi、%rdx、%rcx等传递
"movl $0, %eax"用于指定printf函数的浮点参数数量
函数返回值通过%eax/%rax寄存器传递
3.3.8 类型转换
隐式类型转换：
"movl %eax, %edi"指令在函数调用前执行了类型转换，将32位整数扩展为函数参数
通过上述分析可见，编译器将C语言的高级抽象概念转换为低级的机器指令，实现了对数据的管理、表达式的计算、控制流的跳转以及函数的调用等基本操作。汇编代码展示了编译器如何高效实现C语言的各种语法结构，并根据目标架构的特性进行优化。
添加图片注释，不超过 140 字（可选）

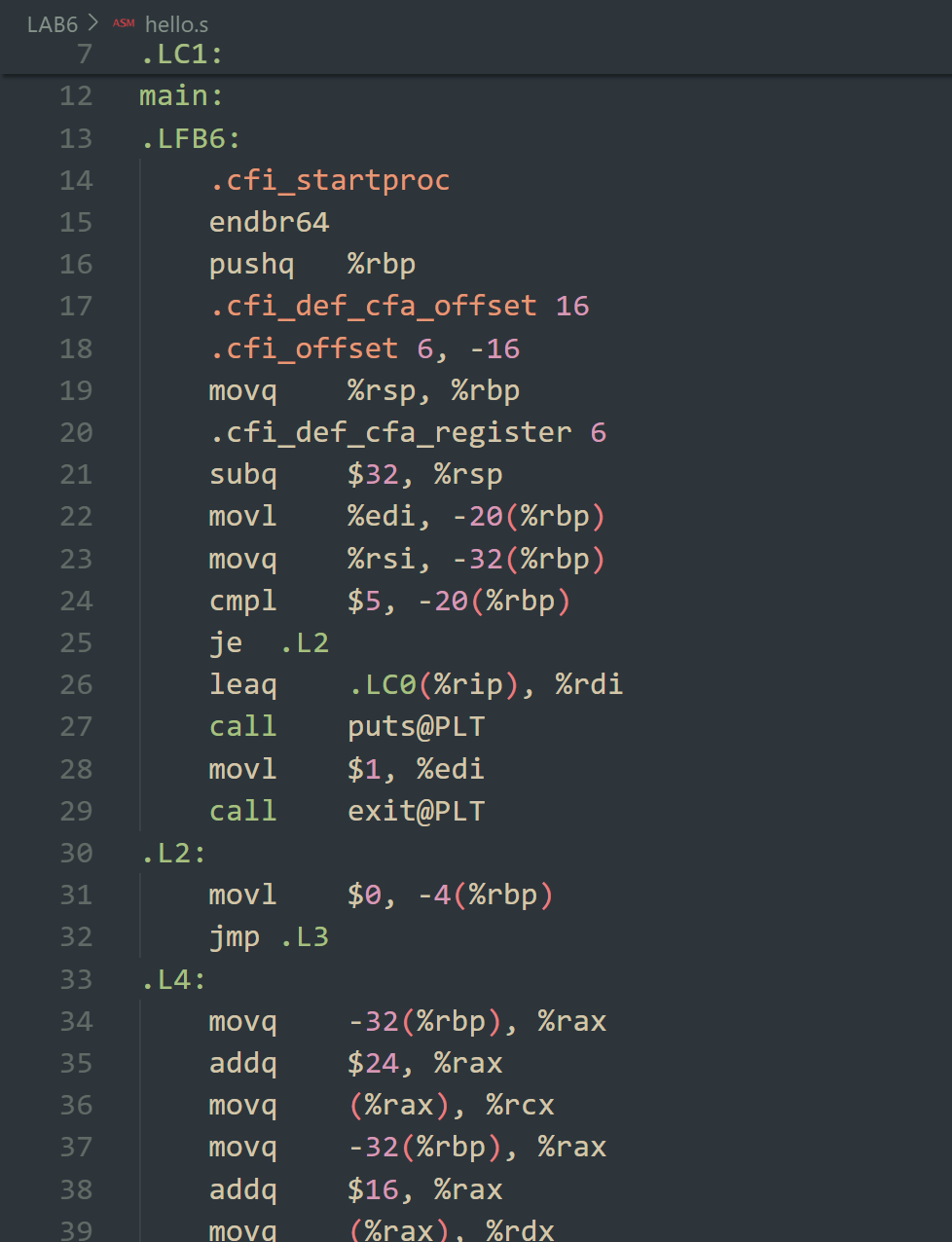

图 4 部分hello.c
3.4 本章小结
本章详细探讨了C语言编译过程的核心阶段——从预处理后的源代码到汇编代码的转换。首先介绍了编译的基本概念，明确了它在将高级语言转换为机器指令过程中的关键作用，包括语法检查、代码转换、优化处理和类型检查等功能。随后阐述了在Ubuntu环境下进行编译的主要命令，特别是gcc -S及其各种优化选项的应用方法。
通过对hello.c编译结果的深入分析，我们观察到了C语言中各种数据类型、表达式、控制结构在汇编层面的实现方式。分析揭示了局部变量如何在栈帧中分配空间，常量如何存储在只读数据段，以及算术操作、比较操作、控制转移如何通过特定的汇编指令实现。特别是指针操作和函数调用机制的分析，展示了高级语言抽象概念与底层实现之间的对应关系。
理解编译过程对于程序员具有重要意义。它不仅有助于编写更高效的代码，还能帮助开发者更好地理解程序的执行原理，识别和解决性能瓶颈。通过研究编译器生成的汇编代码，可以深入了解编译器的优化策略，从而编写更符合硬件特性的高效程序。
编译作为连接人类可读代码与计算机可执行指令的桥梁，在程序开发过程中扮演着不可替代的角色。掌握编译原理和实践技能，是成为优秀C语言程序员的重要一步。
第4章 汇编
4.1 汇编的概念与作用
汇编是程序构建过程中继编译之后的第三个阶段，特指将汇编语言程序(.s文件)转换为目标文件(.o文件)的过程。在这一阶段，汇编器接收汇编代码作为输入，将其翻译成二进制的机器指令，同时生成必要的数据结构以支持后续的链接过程。
汇编阶段的主要作用体现在以下几个方面：
指令编码：汇编器将助记符形式的汇编指令(如mov, add, call等)转换为处理器可直接执行的机器码。这一转换是精确的一对一映射，每条汇编指令都对应特定的操作码和操作数编码格式。
符号处理：汇编器维护符号表，记录代码中使用的标识符(如函数名、变量名、标签)及其对应的地址或偏移量。这为后续链接阶段的符号解析提供基础。
重定位信息生成：当汇编代码引用的地址在链接时才能确定时，汇编器会生成重定位记录。这些记录指示链接器需要在哪些位置填充正确的地址信息。
段管理：汇编器将代码和数据组织到不同的段(section)中，如代码段(.text)、数据段(.data)、只读数据段(.rodata)等，为内存布局和访问权限管理做准备。
目标文件格式构建：汇编器生成符合特定格式(如ELF、PE等)的目标文件，包含机器码、符号表、重定位信息和其他元数据，这些信息对链接器和加载器至关重要。
调试信息处理：如果编译时包含调试选项，汇编器会将源代码位置信息保留在目标文件中，便于后续调试。
汇编阶段的重要性在于它实现了从人类可读的汇编语言到机器可直接处理的二进制代码的转换。虽然这一过程看似机械，但汇编器需要处理复杂的指令编码规则、地址计算和符号管理，为有效的程序执行奠定基础。
对程序员而言，理解汇编过程有助于识别潜在的性能问题、解决复杂的链接错误，以及更深入地理解程序在硬件层面的行为。通过检查汇编器生成的目标文件，开发者可以验证编译优化的效果，确保程序按预期方式使用计算机资源。
汇编作为将软件抽象转换为硬件实现的关键环节，在计算机系统中扮演着不可替代的角色。
4.2 在Ubuntu下汇编的命令
在Ubuntu系统中，将汇编代码(.s文件)转换为目标文件(.o文件)的过程由GCC工具链中的汇编器完成。以下是在Ubuntu环境中进行汇编操作的主要命令及其用法：
基本汇编命令：使用as命令可以直接将汇编代码文件转换为目标文件：
as program.s -o program.o
此命令将汇编源文件program.s转换为二进制目标文件program.o。汇编器会将汇编指令翻译成机器码，并生成相应的符号表和重定位信息。
也可以使用gcc命令调用汇编器，实现相同的功能：
gcc -c program.s -o program.o
其中，-c选项指示编译器只执行到汇编阶段，生成目标文件后停止，不进行链接操作。
对于更复杂的汇编需求，可以添加各种选项：
语法风格指定：as支持不同的汇编语法风格，可以通过--32或--64选项指定生成32位或64位代码：
as --64 program.s -o program.o
调试信息添加：如需在目标文件中包含调试信息，可以使用-g选项：
as -g program.s -o program.o 或者 gcc -c -g program.s -o program.o
这对于后续使用调试工具分析程序非常有用。
查看汇编过程的详细信息：使用-v选项可以显示汇编过程中的详细步骤：
gcc -c -v program.s -o program.o
目标架构指定：在某些情况下，可能需要为特定架构生成代码：
as -march=x86-64 program.s -o program.o
查看目标文件内容：生成目标文件后，可以使用多种工具查看其内容：
objdump -d program.o # 显示反汇编代码 objdump -t program.o # 显示符号表 objdump -h program.o # 显示段信息 objdump -r program.o # 显示重定位信息 nm program.o # 列出符号及其类型 readelf -a program.o # 显示ELF文件的完整信息
在实际开发中，尽管直接编写汇编代码的情况相对较少，但理解汇编过程对于调试复杂问题、优化性能以及理解程序执行原理都十分重要。汇编器将人类可读的汇编代码转换为机器可执行的二进制指令，是将程序从符号表示转变为实际可执行形式的关键步骤。
4.3 可重定位目标elf格式
添加图片注释，不超过 140 字（可选）
图 5 ELF结果
目标文件是汇编阶段的产物，其内部组织遵循ELF(Executable and Linkable Format)格式标准。以下是对hello.o目标文件结构的详细解析：
4.3.1 ELF头(ELF Header)
ELF头包含描述整个文件结构的基本信息。从输出可看出：
文件类型：该文件为64位ELF格式("Class: ELF64")，使用小端序("little endian")存储数据。
文件用途：标记为"REL (Relocatable file)"，表明这是一个可重定位文件，需要进一步链接才能执行。
目标架构：为"Advanced Micro Devices X86-64"，即AMD64架构，兼容Intel x86-64处理器。
入口点地址：值为0x0，因为可重定位文件没有固定的执行入口点，这将在链接阶段确定。
节头表信息：显示文件包含14个节头，从文件1264字节处开始，每个节头大小为64字节。
4.3.2 节表(Section Headers)
节表描述了目标文件中各个节(section)的位置和属性：
代码节(.text)：包含编译后的机器指令，大小为0x9d(157)字节，具有可执行(X)和可分配(A)标志。
数据节(.data和.bss)：前者用于已初始化数据，后者用于未初始化数据，本例中均为空。
只读数据节(.rodata)：存储常量数据如字符串，大小为0x40(64)字节。
重定位信息节(.rela.text和.rela.eh_frame)：包含需要在链接时解析的地址引用。
符号表节(.symtab)：存储程序中的符号及其属性，大小为0x1b0字节，包含18个条目。
字符串表节(.strtab和.shstrtab)：存储符号名称和节名称的字符串。
4.3.3 重定位信息
.rela.text节包含8个重定位条目，每条指定了:
需要修正的代码偏移量(Offset) 要使用的符号信息(Sym. Name) 重定位类型(Type)
例如，偏移0x21处的R_X86_64_PLT32类型重定位指向puts函数，表明程序调用了这个外部函数。
类似地，程序还引用了exit、printf、atoi、sleep和getchar函数，这些都需要在链接阶段解析。
4.3.4 符号表
符号表包含18个条目，其中:
局部符号：如各节的符号(SECTION)和源文件名(hello.c) 全局函数符号：main函数，大小为157字节 外部符号：未定义(UND)的函数引用，如puts、printf等，这些将在链接时解析
符号表是链接过程的核心，链接器通过它确定各个符号的最终地址和引用关系。
从这些信息可以看出，目标文件是源代码编译后的中间表示，它包含了程序的指令和数据，但地址尚未最终确定，需要链接器进一步处理才能生成可执行文件。重定位信息和符号表使得不同目标文件之间的引用能够在链接阶段正确解析。
4.4 Hello.o的结果解析
通过对比hello.s的原始汇编代码与objdump -d反汇编得到的hello.o内容，可以揭示汇编过程中的关键转换和汇编语言与机器码之间的映射关系。
4.4.1 标签与地址的转换
原始汇编代码中使用符号标签标识代码位置： 汇编代码：使用.L2、.L3、.L4等标签标识跳转目标 反汇编代码：这些标签被转换为相对于函数起始位置的偏移量，如2f <main+0x2f>、38 <main+0x38>
例如，汇编中的跳转指令je .L2在反汇编中变为je 2f <main+0x2f>，表示跳转到距函数开始0x2f字节处。
4.4.2 外部函数调用处理
对外部函数的处理方式有显著差异： 汇编代码：使用call puts@PLT直接引用符号名称 反汇编代码：指令变为callq 25 <main+0x25>，附带重定位信息R_X86_64_PLT32 puts-0x4
这表明汇编器在处理外部符号时，不直接插入最终地址，而是创建重定位记录，供链接器后续处理。所有外部函数调用(puts、exit、printf、atoi、sleep、getchar)都采用这种处理方式。
4.4.3 数据引用的转换
对常量数据的访问也有类似处理： 汇编代码：leaq .LC0(%rip), %rdi和leaq .LC1(%rip), %rdi直接引用数据标签 反汇编代码：指令为lea 0x0(%rip), %rdi，附带重定位条目如R_X86_64_PC32 .rodata-0x4或R_X86_64_PC32 .rodata+0x2c
这再次说明汇编器保留了对外部数据的引用关系，但具体地址需要在链接阶段解析。
4.4.4 指令编码精确性
指令本身的编码非常精确： 寄存器操作指令：如pushq %rbp变为55，movq %rsp, %rbp变为48 89 e5 内存访问指令：如movl %edi, -20(%rbp)变为89 7d ec 条件判断指令：如cmpl $5, -20(%rbp)变为83 7d ec 05 跳转指令：如jle .L4变为7e a7，其中0xa7是计算出的相对偏移量
这种精确对应关系表明汇编器能够将助记符指令一一映射到对应的机器码。
4.4.5 调试信息与元数据
原始汇编包含许多元数据和调试信息，这些在反汇编中不可见： .cfi_startproc、.cfi_def_cfa_offset等调试框架指令 .type main, @function等类型声明 .size main, .-main等大小信息
这些信息被汇编器处理并存储在目标文件的特殊节中，不直接影响指令流。
4.4.6 指令序列的一致性
指令序列在本质上保持一致，从函数序言(function prologue)到循环结构再到函数尾声(function epilogue)： 函数开始：两者都有endbr64、push %rbp、mov %rsp,%rbp、sub 0x20,参数保存：都有mov函数返回：都以mov0x20,%rsp序列 参数保存：都有mov %edi,-0x14(%rbp)和mov %rsi,-0x20(%rbp) 函数返回：都以mov 0x20,参数保存：都有mov函数返回：都以mov0x0,%eax、leaveq、retq结束
这表明汇编器忠实地保留了指令序列，主要变化在于符号引用的处理方式。
4.4.7 机器码特有的特性
反汇编显示了一些原始汇编中不直接可见的特征： 指令长度：可以看到不同指令占用不同字节数，从单字节指令(如55表示push %rbp)到多字节指令 寻址模式编码：如48 8b 45 e0编码了对-0x20(%rbp)的64位访问 操作码和操作数分离：如条件跳转指令中，74是操作码(je)，16是目标偏移量
这些细节展示了x86-64指令集的编码复杂性，以及汇编器如何将高级汇编指令翻译为精确的机器码。
通过这种对比分析，可以深入理解汇编过程如何处理不同类型的汇编语言构造，以及汇编器如何在保留程序逻辑的同时，为链接阶段准备必要的重定位信息。这种理解对于分析程序行为、调试复杂问题和优化性能都具有重要价值。[5]
4.5 本章小结
本章详细探讨了汇编过程在程序构建中的关键角色。汇编是将人类可读的汇编语言代码转换为机器可处理的二进制目标文件的过程。首先介绍了汇编的基本概念，阐明了它如何将助记符形式的指令精确映射到机器码，同时处理符号引用、创建重定位信息并组织代码和数据到合适的段中。
随后讨论了在Ubuntu环境下进行汇编的主要命令，重点介绍了as和gcc -c命令及其常用选项，这些工具使开发者能够灵活控制汇编过程并生成目标文件。对ELF格式的分析揭示了可重定位目标文件的内部结构，包括ELF头、节表、重定位信息和符号表等关键组成部分，这些元素为链接阶段提供了必要信息。
通过对hello.o文件的深入分析，我们比较了原始汇编代码和反汇编输出，揭示了汇编过程中的关键转换。这种对比展示了符号标签如何转换为相对地址、外部引用如何处理，以及指令如何精确编码为机器码。分析表明，汇编器不仅将助记符转换为对应的机器码，还生成必要的重定位记录，保留符号引用关系以供链接器后续处理。
理解汇编过程对于程序员具有重要意义。它展示了高级语言构造在机器层面的实现方式，揭示了程序如何与硬件交互。通过掌握汇编原理，开发者能够更好地理解程序性能特性，解决复杂的调试问题，甚至进行底层优化。
汇编作为连接编译和链接阶段的桥梁，将符号化的表示转换为二进制形式，同时保留足够信息以支持后续链接。这一过程虽然通常对程序员透明，但理解其工作原理对于深入掌握系统编程和性能优化至关重要。
第5章 链接
5.1 链接的概念与作用
链接是程序构建过程中的关键阶段，它负责将多个独立编译的目标文件组合成一个完整的可执行程序或库。这一过程处理了代码模块间的相互引用，解析了符号依赖关系，并最终形成一个统一的地址空间。
链接器的核心任务是解决模块间的相互引用问题。在软件开发中，程序通常被分割成多个源文件，各自编译成目标文件。这种分治策略提高了开发效率，支持了代码重用和团队协作，但也引入了模块间依赖的复杂性。链接器通过处理这些依赖关系，将分散的部分整合为一个协调工作的整体。[6]
链接过程执行几项关键功能：首先，它将来自不同目标文件的代码和数据段合并，形成统一的段空间。其次，它解析目标文件中的符号引用，将符号名替换为最终的内存地址。此外，链接器还处理重定位信息，调整代码中的地址引用以反映新的内存布局。最后，它可能添加必要的运行时支持代码，如启动例程和标准库函数。
链接可分为静态链接和动态链接两种主要形式。静态链接在程序构建时完成，生成包含所有代码的自包含可执行文件。这种方式简化了部署，但可能导致文件体积增大和内存使用效率降低。动态链接则将部分链接工作推迟到程序加载或运行时，允许多个程序共享同一份库代码，提高了系统资源利用效率。
链接对于现代软件开发至关重要。它支持了模块化编程范式，使大型软件项目变得可行。通过分离接口和实现，链接促进了代码重用和独立开发。它允许程序利用预编译库，无需重新编译常用功能。同时，链接也支持增量构建，只重新编译修改过的源文件，显著加快了开发迭代速度。
从系统角度看，链接是软件与硬件之间的重要桥梁。它将程序映射到计算机的内存地址空间，处理平台特定的地址要求和内存对齐规则。在某些情况下，链接器还需要处理硬件和操作系统的特殊约束，如安全保护机制或特权级别转换。
总之，链接是将分散的程序组件整合成功能完整的可执行程序的关键过程。它解决了模块化开发引入的复杂依赖问题，为现代大规模软件开发提供了必要的技术支持，在计算机系统软件层次结构中扮演着不可或缺的角色。
5.2 在Ubuntu下链接的命令
使用ld直接链接比使用gcc复杂得多，因为需要手动指定许多库和启动文件。以下是链接hello.o与必要系统组件的过程。
直接使用ld链接单个目标文件需要指定入口点、运行时启动代码和C库支持。基本命令结构如下：
ld -o 输出文件 系统启动文件 目标文件 -lc -dynamic-linker /lib64/ld-linux-x86-64.so.2
以下是典型的ld链接命令示例及其解释：
ld -o hello -dynamic-linker /lib64/ld-linux-x86-64.so.2 /usr/lib/x86_64-linux-gnu/crt1.o /usr/lib/x86_64-linux-gnu/crti.o /usr/lib/x86_64-linux-gnu/crtn.o hello.o -lc
这条命令中：
-o hello：指定输出文件名为hello
-dynamic-linker /lib64/ld-linux-x86-64.so.2：指定动态链接器路径
/usr/lib/x86_64-linux-gnu/crt1.o：C运行时启动文件
/usr/lib/x86_64-linux-gnu/crti.o和crtn.o：初始化和终止代码
hello.o：我们的目标文件
-lc：链接C标准库
当链接多个目标文件时，命令会扩展，例如：
ld -o myprog -dynamic-linker /lib64/ld-linux-x86-64.so.2 /usr/lib/x86_64-linux-gnu/crt1.o /usr/lib/x86_64-linux-gnu/crti.o /usr/lib/x86_64-linux-gnu/crtn.o main.o utils.o helper.o -lc
链接过程会合并各目标文件的节，解析外部符号引用，处理重定位项，并生成完整的可执行文件。
添加图片注释，不超过 140 字（可选）
图 6 链接命令
5.3 可执行目标文件hello的格式
添加图片注释，不超过 140 字（可选）

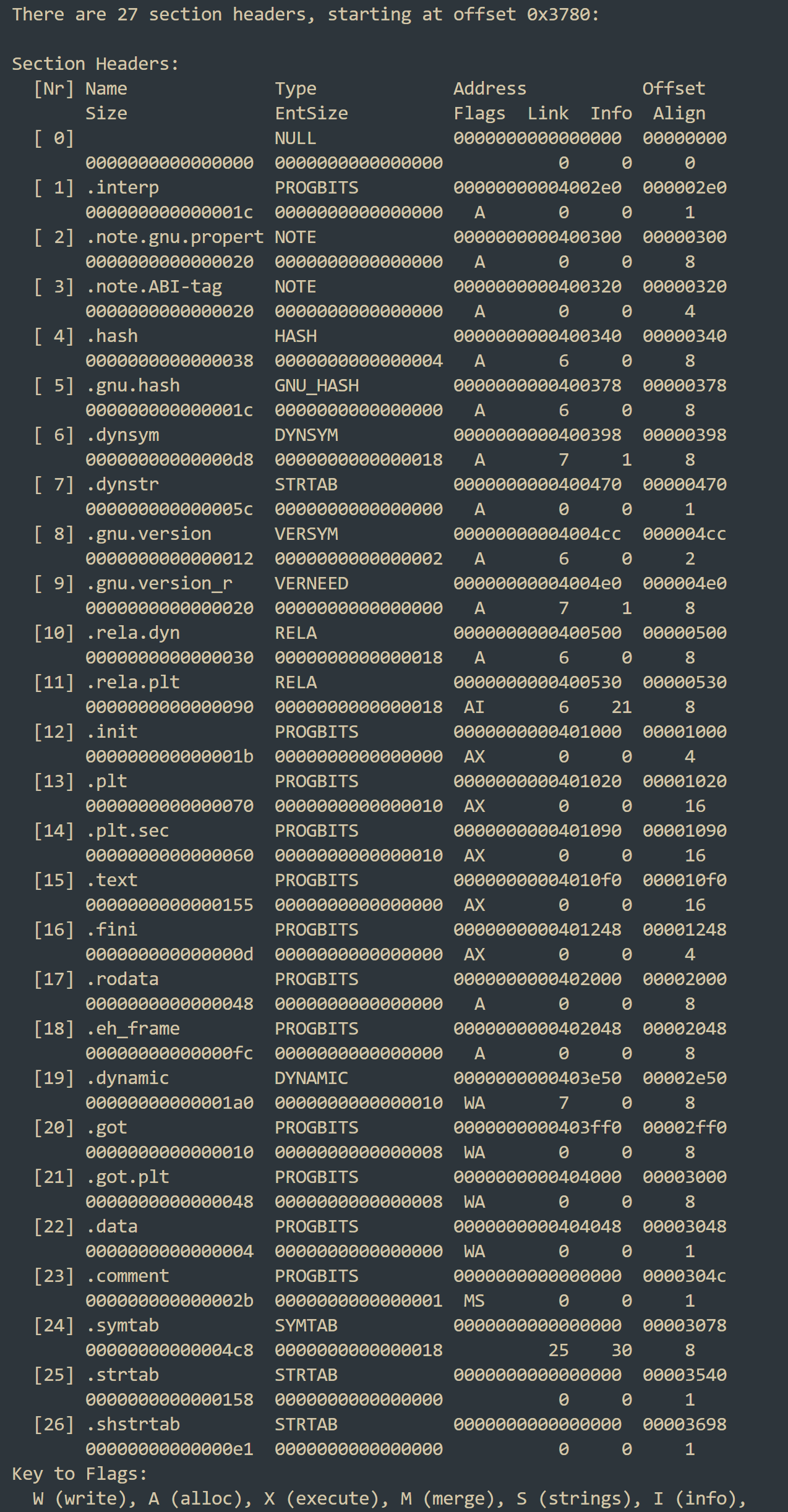

图 7 各段的基本信息
通过readelf工具对hello可执行文件进行分析，可以深入了解ELF文件的内部结构和内存布局。hello程序共包含27个段（section），每个段具有特定用途和属性。[7]
核心代码段：
.text (地址：0x4010f0，大小：0x155字节)：包含程序的主要可执行代码，标记为可执行(X)和可分配(A)。
.plt (地址：0x401020，大小：0x70字节)和.plt.sec (地址：0x401090，大小：0x60字节)：处理动态链接的过程链接表，支持外部函数调用。
.init (地址：0x401000，大小：0x1b字节)和.fini (地址：0x401248，大小：0xd字节)：包含程序初始化和终止代码。
数据段：
.rodata (地址：0x402000，大小：0x48字节)：存储只读数据，如字符串常量。
.data (地址：0x404048，大小：0x4字节)：包含已初始化的全局和静态变量。
.dynamic (地址：0x403e50，大小：0x1a0字节)：动态链接信息，标记为可写(W)和可分配(A)。
.got (地址：0x403ff0，大小：0x10字节)和.got.plt (地址：0x404000，大小：0x48字节)：全局偏移表，用于动态链接。
动态链接相关段：
.interp (地址：0x4002e0，大小：0x1c字节)：指定动态链接器路径。
.dynsym (地址：0x400398，大小：0xd8字节)：动态链接符号表。
.dynstr (地址：0x400470，大小：0x5c字节)：动态链接字符串表。
.rela.dyn (地址：0x400500，大小：0x30字节)和.rela.plt (地址：0x400530，大小：0x90字节)：重定位信息。
.gnu.hash (地址：0x400378，大小：0x1c字节)和.hash (地址：0x400340，大小：0x38字节)：符号哈希表，加速符号查找。
调试和元数据段：
.symtab (偏移：0x3078，大小：0x4c8字节)：完整符号表，不加载到内存。
.strtab (偏移：0x3540，大小：0x158字节)：字符串表，存储符号名称。
.shstrtab (偏移：0x3698，大小：0xe1字节)：段名称字符串表。
.comment (偏移：0x304c，大小：0x2b字节)：编译器版本信息。
.eh_frame (地址：0x402048，大小：0xfc字节)：异常处理支持数据。
此ELF文件结构反映了现代可执行文件的复杂性。即使是简单的hello程序也需要多个段来支持程序执行、动态链接和异常处理。地址分配遵循特定模式：代码段(.text等)从0x401000开始，只读数据(.rodata)从0x402000开始，可写数据从0x403e50开始，体现了内存分区和权限隔离原则。
通过段属性标志可见不同段的访问权限：代码段标记为AX(可分配、可执行)，数据段标记为WA(可写、可分配)，只读数据标记为A(仅可分配)。这种权限分离增强了程序安全性，防止代码被修改或数据被误执行。
动态链接相关段占据了相当比例，表明即使是简单程序也依赖于动态链接技术，这有助于减小可执行文件大小并支持共享库机制。
5.4 hello的虚拟地址空间
使用gdb/edb加载hello，查看本进程的虚拟地址空间各段信息，并与5.3对照分析说明。[8]
添加图片注释，不超过 140 字（可选）

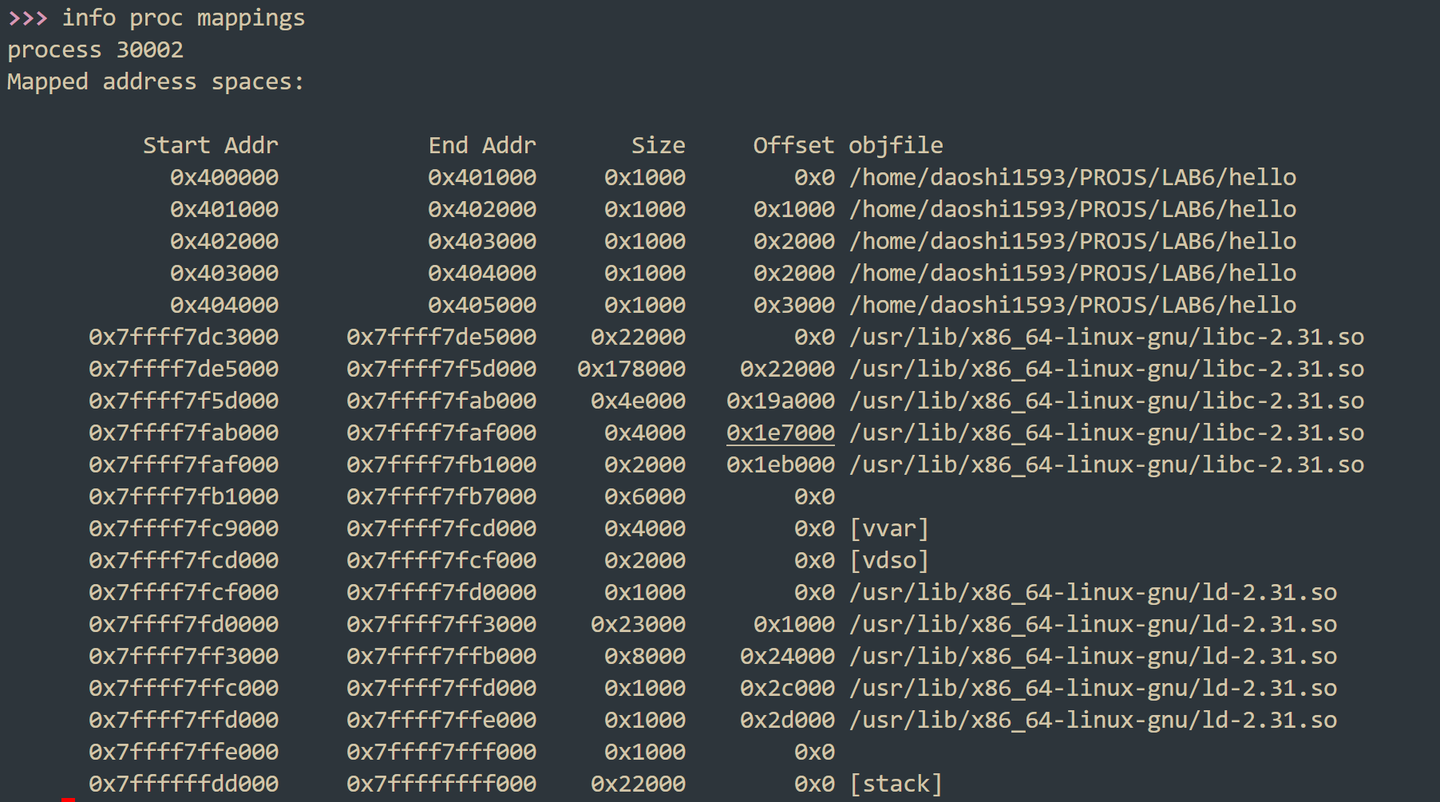

图 8 虚拟地址空间
对比GDB显示的Mapped address spaces与readelf显示的Section Headers，我们可以清晰地了解hello程序从ELF文件到内存中运行进程的转换过程。
内存映射分析：
程序主体映射（0x400000-0x405000）：
0x400000-0x401000：对应ELF文件前部分（0x0-0x1000），包含ELF头和动态链接信息（.interp、.note、.hash、.dynsym等段）
0x401000-0x402000：对应代码段映射，包含.init、.plt、.plt.sec、.text和.fini段
0x402000-0x403000：包含只读数据，如.rodata和.eh_frame段
0x403000-0x404000：包含.dynamic段和.got段
0x404000-0x405000：包含.got.plt和.data段
页对齐与合并： 虚拟内存映射显示所有映射都按照4KB（0x1000）的页大小对齐，而ELF文件中的段通常有更精细的排列。操作系统将属性相似的相邻段合并到同一内存页中，例如所有的代码段（.init、.plt、.text、.fini）都映射到0x401000-0x402000范围内。
动态库映射：
C库(libc-2.31.so)映射在0x7ffff7dc3000-0x7ffff7fb1000
动态链接器(ld-2.31.so)映射在0x7ffff7fcf000-0x7ffff7ffe000 这些都不是原始ELF文件的一部分，而是程序运行时动态链接的结果。
特殊系统区域：
[vvar]和[vdso]区域（0x7ffff7fc9000-0x7ffff7fcf000）是内核提供的虚拟动态共享对象
[stack]区域（0x7ffffffdd000-0x7ffffffff000）是程序运行的栈空间，位于高地址范围
非加载段： 某些ELF段（如.comment、.symtab、.strtab、.shstrtab）在内存映射中不可见，因为它们仅供链接和调试使用，不需要在运行时加载到内存。
地址空间布局： 程序代码和数据位于低地址（0x400000附近），而库、栈和其他系统区域位于高地址空间。这反映了现代操作系统采用的地址空间布局随机化(ASLR)和内存保护机制。
虚拟内存映射展示了操作系统如何将静态ELF文件转换为动态运行的进程。这种转换涉及将文件内容映射到虚拟地址空间、设置适当的访问权限、加载所需的共享库，以及建立栈、堆等运行时结构。理解这一过程对于程序优化、调试和安全性分析至关重要。
5.5 链接的重定位过程分析
通过对比hello.o与最终可执行文件hello的反汇编代码，可以清晰地看到链接过程中发生的关键变化。
地址重定位
hello.o中的代码使用相对位置0开始，而hello中的main函数被重定位到0x401125。链接器为各段分配了具体的运行时虚拟地址，例如：
.text段从0x4010f0开始
.rodata段从0x402000开始
.data段从0x404048开始
符号引用解析
hello.o中包含多个未解析的外部引用，表现为R_X86_64_PLT32类型的重定位记录：
21: R_X86_64_PLT32 puts-0x4 2b: R_X86_64_PLT32 exit-0x4 69: R_X86_64_PLT32 printf-0x4 7c: R_X86_64_PLT32 atoi-0x4 83: R_X86_64_PLT32 sleep-0x4 92: R_X86_64_PLT32 getchar-0x4
在链接后的hello文件中，这些调用指令被修改为指向PLT（过程链接表）的正确条目：
401145: e8 46 ff ff ff callq 401090 puts@plt 40114f: e8 7c ff ff ff callq 4010d0 exit@plt 40118d: e8 0e ff ff ff callq 4010a0 printf@plt 4011a0: e8 1b ff ff ff callq 4010c0 atoi@plt 4011a7: e8 34 ff ff ff callq 4010e0 sleep@plt 4011b6: e8 f5 fe ff ff callq 4010b0 getchar@plt
数据引用重定位
hello.o中对.rodata段的引用也是通过重定位项完成：
1c: R_X86_64_PC32 .rodata-0x4 5f: R_X86_64_PC32 .rodata+0x2c
在hello中，这些引用被替换为计算好的相对偏移量：
40113e: 48 8d 3d c3 0e 00 00 lea 0xec3(%rip),%rdi # 402008 401181: 48 8d 3d b0 0e 00 00 lea 0xeb0(%rip),%rdi # 402038
附加运行时支持
链接过程添加了hello.o中不存在的多个部分：
程序入口点_start (0x4010f0)
C运行时初始化函数__libc_csu_init (0x4011d0)
终止函数__libc_csu_fini (0x401240)
PLT和GOT表结构，用于动态链接
PLT和GOT机制
每个外部函数调用现在通过PLT间接跳转，例如puts@plt：
0000000000401090 puts@plt: 401090: f3 0f 1e fa endbr64 401094: f2 ff 25 7d 2f 00 00 bnd jmpq *0x2f7d(%rip) # 404018 <puts@GLIBC_2.2.5>
这一机制使得动态链接的函数地址在第一次调用时才被解析，提高了加载效率。
地址计算方式变化：
hello.o中使用的是相对于符号的偏移量，而hello中使用的是相对于当前指令指针的偏移量(RIP-relative addressing)。例如，对字符串常量的引用从：
lea 0x0(%rip),%rdi
变为：
lea 0xec3(%rip),%rdi # 402008
启动代码和运行时支持
链接器添加了标准启动代码_start，它负责设置环境并最终调用main：
00000000004010f0 <_start>: ... 401118: ff 15 d2 2e 00 00 callq *0x2ed2(%rip) # 403ff0 <__libc_start_main@GLIBC_2.2.5>
这一分析揭示了链接过程的本质：将独立编译的目标文件转换为完整可执行程序，包括解析符号引用、执行地址重定位、添加运行时支持代码，并建立动态链接机制。链接器不仅将代码和数据片段组合在一起，还通过建立PLT和GOT表创建了动态链接的基础设施，使程序能够与共享库交互。
5.6 hello的执行流程
程序执行流程开始于操作系统加载可执行文件，然后经过以下几个主要阶段：
程序加载阶段：
操作系统将可执行文件hello加载到内存
动态链接器(ld.so)解析动态链接库依赖
为程序准备运行环境，包括栈空间、堆空间的初始化
程序初始化阶段：
执行从_start入口点开始（由系统设置）
_start调用__libc_start_main函数，这是C运行时库的主要初始化函数
__libc_start_main设置程序环境，包括初始化libc库、注册终止处理函数
进入main函数：
__libc_start_main最终调用用户定义的main函数(地址0x0)
main函数开始执行，完成参数检查和程序主体逻辑
main函数内部执行流程：
检查参数数量(cmpl $0x5,-0x14(%rbp))，若不等于5则跳转
若参数不符，调用puts函数(地址0x25)，打印错误信息
然后调用exit函数(地址0x2f)以退出程序
若参数符合要求，初始化循环计数器，进入循环(0x2f至0x8b)
循环体内执行以下操作：
调用printf函数(地址0x6d)打印信息
调用atoi函数(地址0x80)将字符串转换为整数
调用sleep函数(地址0x87)暂停执行
增加循环计数器并检查是否继续
循环结束后调用getchar函数(地址0x96)等待用户输入
设置返回值0并退出main函数
程序终止阶段
当main函数返回后，控制权交还给__libc_start_main
__libc_start_main调用登记的终止处理函数
执行exit函数，进行资源清理
通过系统调用exit_group向操作系统报告程序终止
整个过程中涉及的主要调用和跳转包括：
_start → __libc_start_main → main → puts(可能) → exit(可能) → printf → atoi → sleep → getchar → 返回到__libc_start_main → exit处理程序 → exit_group系统调用
5.7 Hello的动态链接分析
先启动gdb，运行hello查看基本信息。
添加图片注释，不超过 140 字（可选）

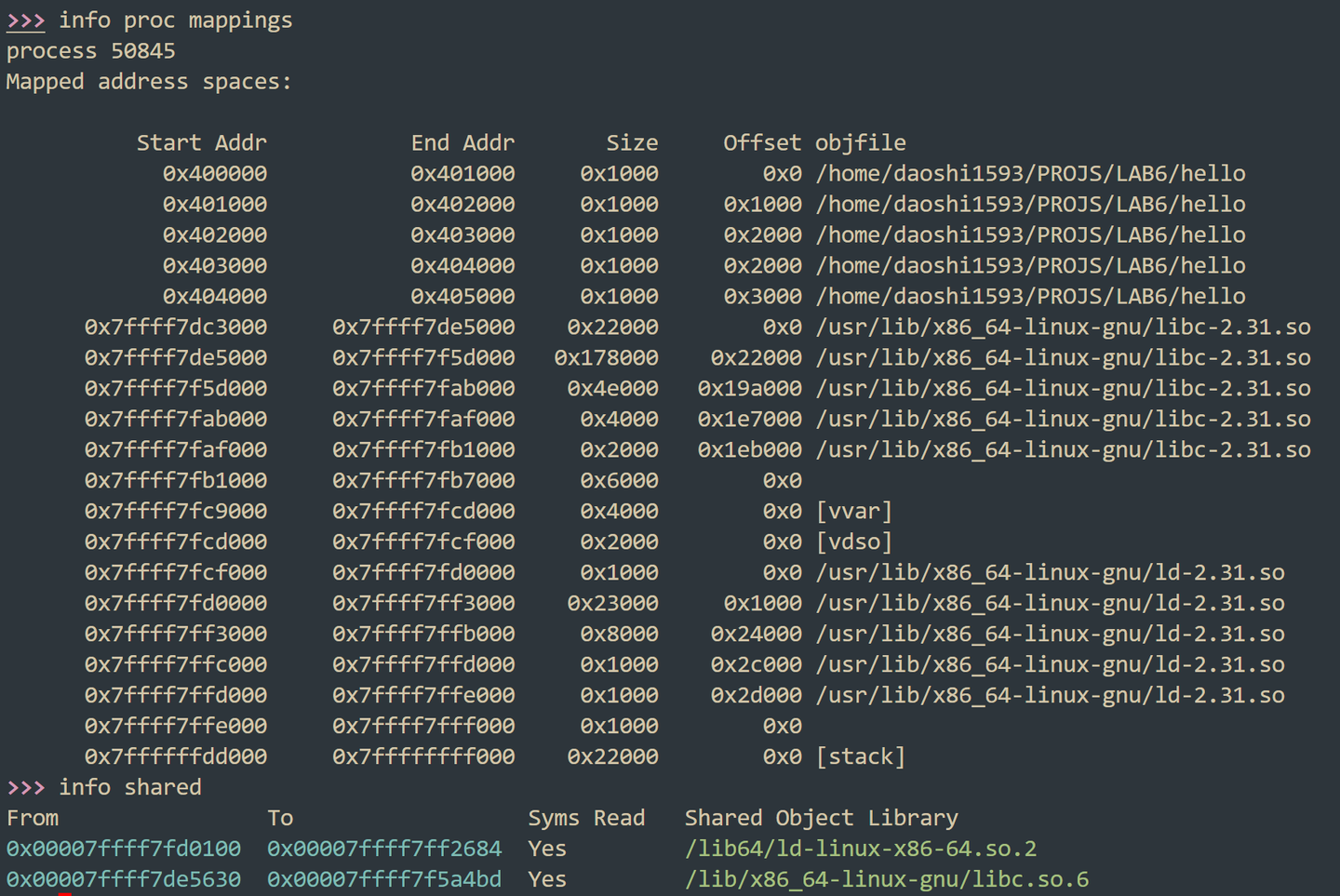

图 9 程序加载阶段
添加图片注释，不超过 140 字（可选）

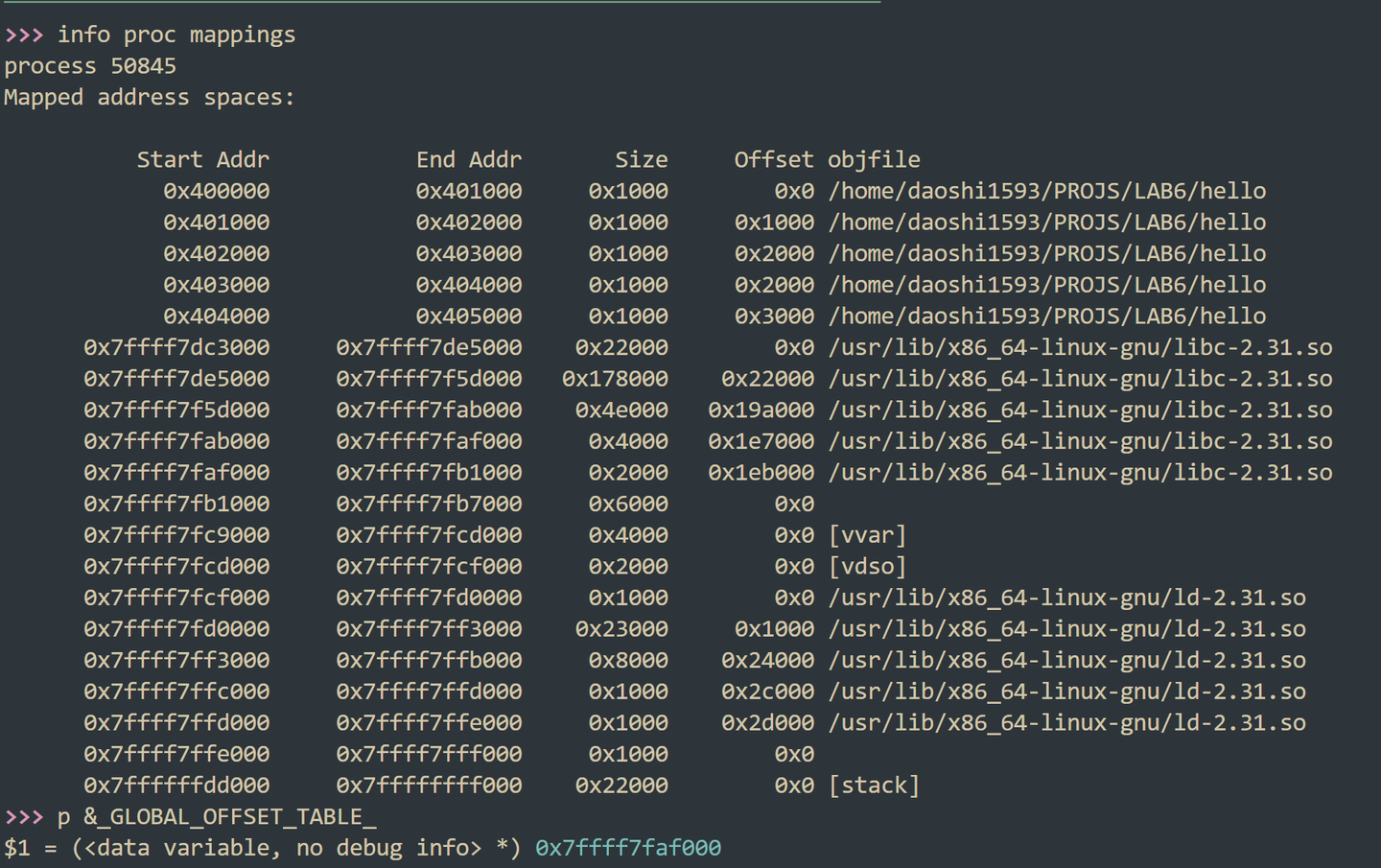

图 10 main函数开始前
添加图片注释，不超过 140 字（可选）

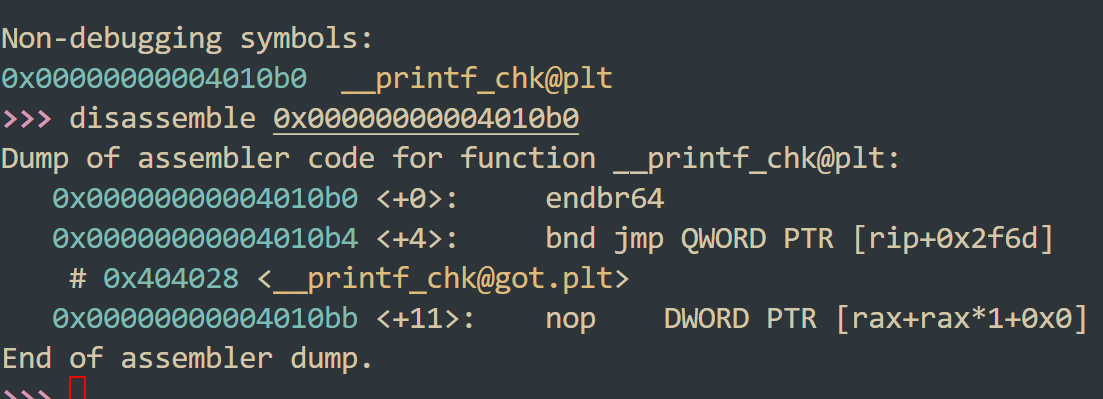

图 11 __printf_chk@plt函数在PLT中的实现。
添加图片注释，不超过 140 字（可选）
图 12 动态加载前
添加图片注释，不超过 140 字（可选）

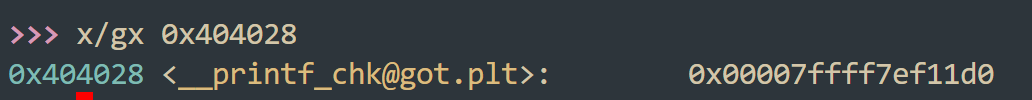

图 13 动态加载后
动态链接是现代操作系统中可执行程序运行的重要机制，它使程序能够在运行时加载共享库中的函数代码。本文以printf函数为例，通过分析hello程序在调试过程中的内存内容变化，探讨动态链接的实现原理。[9]
在调试图像中，我们观察到地址0x404028处存储的是printf函数的GOT(全局偏移表)条目。这个条目在程序的不同执行阶段展现出显著的变化，直接反映了动态链接的工作过程。
加载初期阶段，GOT表中printf的条目显示为0x0000000000401050。此时程序刚被加载入内存，动态链接器尚未完成地址解析工作。这个地址实际上是指向程序自身PLT(过程链接表)中的一个条目，而非printf函数在共享库中的真实地址。PLT条目包含用于触发动态链接过程的指令序列。
当printf函数首次被调用后，我们观察到相同位置0x404028的内容变为0x00007ffff7ef11d0。这是一个明显的高位内存地址，位于共享库映射的地址空间内。此变化表明动态链接器已成功完成了printf函数的地址解析，并将其真实地址填入GOT表中。
这种变化体现了动态链接中的延迟绑定策略：程序最初只加载必要的信息，仅在函数首次被调用时才由动态链接器解析其真实地址。具体流程是：当程序首次调用printf时，控制流程先转向PLT中的相应条目，PLT代码随后触发动态链接器工作，链接器找到printf在共享库中的实际地址并更新GOT表。此后，每当程序调用printf函数，它都会直接通过GOT表获取函数的真实地址，避免重复解析过程。
通过printf函数这一典型例子，我们可以清晰地看到动态链接过程如何实现函数地址的延迟解析，这种机制有效降低了程序启动时间，提高了内存使用效率，是现代操作系统中程序执行的重要支撑技术。
5.8 本章小结
本章深入探讨了链接过程的核心概念与实际应用。链接作为程序构建的关键环节，连接各个模块，使其成为完整可执行程序。我们从理论到实践全面阐述了链接技术。
首先介绍了链接的基本概念与作用，明确链接在软件开发中的重要地位。链接不仅是简单的代码拼接，更涉及符号解析、地址重定位等复杂操作。通过Ubuntu环境中的链接命令实践，展示了如何使用ld、gcc等工具完成链接过程。
对于可执行目标文件hello的格式分析，我们详细讨论了ELF文件结构，包括其头部信息、节区表和各个关键节区的作用。这种标准化格式设计使操作系统能高效加载和执行程序。
在虚拟地址空间部分，探讨了程序如何在内存中布局，代码段、数据段、堆栈等关键区域的分配与管理方式，以及保护机制的实现原理。
重定位过程分析揭示了链接器如何解决模块间的引用问题，调整各种符号的地址，确保程序在实际运行时能正确访问各项资源。
hello的执行流程分析展示了从程序加载到终止的完整过程，特别关注了_start入口点、C运行时库的初始化以及main函数的调用机制。
最后，通过动态链接分析，以printf函数为例，详细说明了GOT表和PLT表的工作原理，展示了动态链接如何实现函数地址的延迟解析，这种机制有效提高了程序的加载效率和内存利用率。
通过本章学习，我们了解到链接不仅是编译系统的重要组成部分，也是理解程序执行机制、内存管理和安全防护的基础。链接技术的发展持续推动着软件系统的进步，为现代计算环境中的程序模块化、共享库和动态加载等关键功能提供了技术支撑。
第6章 hello进程管理
6.1 进程的概念与作用
进程是现代操作系统中资源分配和执行调度的基本单位，代表计算机中正在运行的程序实例。作为操作系统核心抽象之一，进程提供了程序执行的独立环境，确保多任务系统中各程序能够有序、隔离地运行。[10]
从概念上看，进程是程序的动态执行过程，由程序代码、数据及其执行状态组成。每个进程拥有独立的地址空间、系统资源和执行上下文，这种独立性是多任务操作系统正常运行的基础。进程与静态程序文件的区别在于，程序是存储在磁盘上的指令和数据集合，而进程则是这些指令的动态执行实体。
进程的核心作用体现在以下几个方面：
资源隔离与保护：进程提供了执行环境的隔离机制，每个进程拥有独立的虚拟地址空间，防止不同程序间的相互干扰。这种隔离保证了系统稳定性，一个进程的崩溃通常不会影响其他进程的正常运行。
并发执行支持：进程机制使操作系统能够同时运行多个应用程序，通过时间片轮转等调度算法，实现CPU资源的有效分配，提高系统资源利用率。
交互式系统基础：进程模型支持用户与计算机的实时交互，使操作系统能够响应多种输入，同时处理多项任务，构成现代多用户、多任务操作系统的基础。
资源管理与控制：操作系统通过进程管理机制分配和回收系统资源，包括处理器时间、内存空间、文件句柄和I/O设备等，确保资源得到高效利用。
程序执行状态记录：进程保存程序的执行状态信息，包括程序计数器、寄存器值和打开文件列表等，使程序能够在被中断后恢复执行。
系统功能扩展：进程为操作系统提供了功能扩展机制，通过创建服务进程，系统能够支持各种应用需求，从而增强操作系统的适应性和可扩展性。
总体而言，进程是连接用户程序与计算机硬件的桥梁，它既是操作系统资源管理的基本单位，也是程序执行的载体。进程概念的引入使现代多任务操作系统成为可能，为计算机高效、安全地执行多种任务提供了基础框架。
6.2 简述壳Shell-bash的作用与处理流程
Bash（Bourne Again Shell）是Unix/Linux系统中最常用的命令解释器，作为用户与操作系统内核之间的接口层，它扮演着至关重要的角色。bash不仅仅是一个命令处理程序，更是一个功能完备的编程环境，为用户提供了与系统交互的主要方式。[11]
作用：
用户界面：bash提供命令行界面（CLI），允许用户通过文本命令直接与操作系统交互，输入指令并接收系统反馈。
命令解释器：接收用户输入的命令，解析其语法结构，并调用相应的程序执行这些命令。
程序启动环境：为应用程序提供执行环境，负责设置程序运行所需的环境变量和启动参数。
脚本执行平台：支持shell脚本编程，通过组合命令、控制结构和变量等元素，实现自动化任务处理。
作业控制：管理前台和后台进程，允许用户控制多个任务的执行状态。
历史记录：记录用户执行过的命令，便于重复使用和建立操作模式。
处理流程：
命令输入：用户在bash提示符下输入命令，可以是单个命令、管道组合或脚本文件名。
命令解析：bash解析输入的命令行，识别命令名称、选项和参数，处理任何引号、变量替换、通配符展开等特殊语法。
环境准备：设置命令执行所需的环境变量，包括PATH、HOME、USER等系统变量和用户自定义变量。
命令查找：bash根据命令名称在PATH环境变量指定的目录中查找可执行文件。对于内建命令（如cd、echo），bash直接处理而不创建新进程。
进程创建：对于外部命令，bash使用fork()系统调用创建子进程，然后通过exec()系统调用在子进程中加载并执行目标程序。
重定向与管道：根据命令中的重定向符（>、<、>>等）和管道符（|）设置程序的标准输入、输出和错误流。
等待完成：对于前台命令，bash等待子进程执行完毕并获取其退出状态；对于后台命令（以&结尾），bash立即返回提示符，允许用户继续输入。
状态处理：bash将命令的退出状态存储在特殊变量$?中，用户可以检查此值判断命令执行成功与否。
结果显示：将命令执行结果（如果有）显示给用户，然后返回到命令输入阶段，等待下一个指令。
通过这一系列处理，bash实现了用户与系统内核之间的有效沟通，使复杂的系统操作变得直观可控，同时为系统管理和软件开发提供了强大而灵活的工具。
6.3 Hello的fork进程创建过程
fork系统调用是Unix/Linux系统中创建新进程的基础机制，在Hello程序执行过程中扮演关键角色。当程序需要创建子进程时，fork能够从现有进程复制出新进程。以下分析Hello程序中fork进程的创建过程及其内部机制。[12]
系统调用准备阶段： Hello程序执行到需要创建新进程的代码位置时，首先为fork系统调用准备必要的上下文环境，包括保存当前寄存器状态和设置系统调用号（x86-64架构上通常为%rax寄存器设置值57）。此时程序仍在用户空间运行。
进入内核态： 程序通过执行特殊指令（如int 0x80或syscall）触发从用户态到内核态的切换。CPU特权级别提升，控制权转移到操作系统内核，内核识别fork调用请求并执行相应代码。[13]
父进程状态复制： 内核为新进程分配进程描述符（task_struct结构），作为进程在内核中的唯一标识。随后复制当前进程的各项资源，包括页表（建立新进程的虚拟内存空间）、文件描述符表（子进程继承父进程打开的文件）以及信号处理表等进程属性。
写时复制优化： 为提高效率，fork采用写时复制技术。内核不会立即复制父进程的全部内存页，而是让父子进程共享相同的物理内存页并将其标记为只读。仅当某个进程尝试修改共享页面时，才会触发页错误，内核随后为修改进程创建该页面的副本。
进程标识分配： 子进程获得新的进程ID，其父进程ID设置为原进程的PID。内核在进程表中注册新进程，建立父子进程间的关系链接。
返回用户态： 完成进程创建后，内核为两个进程设置不同的返回值：父进程中返回子进程的PID，子进程中返回0。这种区别使程序代码能识别自身是父进程还是子进程，从而执行不同的逻辑分支。
执行分离： 父子进程从fork返回点开始成为独立执行的实体。它们拥有几乎相同的内存映像，但各自独立运行，可以修改自己的内存空间而不影响对方。在Hello程序中，父进程通常继续执行原有逻辑，而子进程可能执行exec系列调用加载新程序。
资源调度： 操作系统的进程调度器将新创建的进程纳入调度范围，分配执行时间片。父子进程的执行时机和顺序由调度器决定，导致多次运行时可能出现不同的执行序列。
通过这一精确的进程复制机制，Hello程序能够创建子进程执行特定任务，实现并发处理，这也是Unix/Linux系统多任务处理能力的基础。
6.4 Hello的execve过程
execve系统调用是Unix/Linux系统中用于执行程序的关键机制，它在Hello程序的生命周期中扮演着替换当前进程映像的重要角色。以下分析Hello程序中execve的执行过程及其内部机制。[14]
系统调用准备： 当Hello程序需要执行新程序时，它首先准备execve系统调用的参数，包括目标程序的路径、参数数组和环境变量数组。在x86-64架构中，程序将系统调用号（通常为59）存入%rax寄存器，将参数地址按顺序放入指定寄存器。
进入内核态： 程序通过syscall指令（或较早系统中的int 0x80指令）切换到内核态。CPU特权级提升，控制权转移到操作系统内核，随后内核根据系统调用号识别出execve请求并开始处理。
文件定位与权限检查： 内核首先根据提供的路径查找目标可执行文件，并进行一系列权限检查，确认当前进程是否有权限执行该文件。内核还会检查文件格式是否为有效的可执行格式（如ELF格式）。
资源释放： 与fork不同，execve不创建新进程，而是清空当前进程的地址空间。内核释放进程的大部分资源，包括代码段、数据段、堆和栈等内存区域，但保留进程ID、打开的文件描述符（除非设置了FD_CLOEXEC标志）、信号处理设置等进程属性。
解析可执行文件： 内核解析新程序的可执行文件头（如ELF头），确定程序的入口点、所需内存布局和段信息。对于动态链接的程序，内核会识别出需要的动态链接器路径。
构建新地址空间： 内核为进程重新构建虚拟地址空间，包括映射代码段（只读）、映射数据段（可读写）、创建新的栈区域、预留堆空间以供程序运行时分配内存、对于动态链接程序，准备动态链接器所需的内存区域。
参数与环境变量设置： 内核将命令行参数和环境变量复制到新程序的栈空间，按照程序预期的格式排列，使得新程序启动时能正确访问这些信息。
重置执行上下文： 内核设置程序计数器指向新程序的入口点，重置其他CPU寄存器，并准备新程序的初始执行环境。
返回用户态： 对于静态链接的程序，控制权直接转移到新程序的入口点。对于动态链接的程序，控制权首先转移到动态链接器，由其完成共享库的加载和重定位工作，然后再将控制权转交给实际程序。
执行新程序： 此时，原Hello程序的代码和数据已完全被新程序替换。新程序从其入口点开始执行，拥有与原程序相同的进程ID和父进程，但运行全新的程序映像。如果execve失败，原程序会继续执行，并收到错误返回值。
通过execve机制，Hello程序能够在保持进程身份的同时，完全切换执行内容，实现程序间的无缝转换。这一机制与fork配合使用，构成了Unix/Linux系统程序执行模型的核心基础。
6.5 Hello的进程执行
当用户在Shell中输入"hello"命令时，Shell会首先使用fork系统调用创建一个子进程。这一调用会引发从用户态到核心态的转换：Shell执行syscall指令，处理器将特权级从用户态切换到核心态，并将控制转移到操作系统内核中处理fork请求的代码。
内核处理fork调用时会创建一个新的进程结构，复制父进程（Shell）的上下文，包括用户虚拟地址空间、打开的文件描述符和各种寄存器值。系统为子进程分配唯一的PID，然后同时为父子进程准备返回用户态的条件。两个进程都将从fork调用返回，但返回值不同：子进程得到0，而父进程得到子进程的PID。
一旦子进程开始执行，它会立即执行execve系统调用，再次触发用户态到核心态的转换。内核处理execve调用时，会清空当前进程的地址空间，加载Hello可执行文件的代码和数据到内存，设置程序计数器指向程序入口点，并构建包含命令行参数和环境变量的初始栈帧。当这些操作完成后，内核会将控制权传回用户态，但现在进程已经在执行全新的Hello程序，而非原来的Shell代码。
当Hello程序执行时，它也受到系统的进程调度控制。操作系统会为Hello进程分配一个时间片，通常在几十毫秒量级。每当硬件时钟中断发生时（在现代系统中大约每1-10毫秒一次），CPU会中断当前执行并转入核心态，执行操作系统的时钟中断处理程序。
中断处理程序会更新系统时间并递减当前进程的时间片计数器。如果时间片尚未耗尽，控制权会返回到Hello程序继续执行。如果时间片已耗尽，内核会调用调度器执行上下文切换：
保存Hello进程的上下文（程序计数器、寄存器等）到进程控制块
从就绪队列中选择下一个要运行的进程
恢复被选中进程的上下文
将Hello进程放回就绪队列，等待将来再次被调度
在Hello程序执行过程中，每当它执行系统调用（如printf内部使用的write），都会发生类似的用户态到核心态转换。例如，当Hello执行包含"print"功能的代码时，底层库会执行write系统调用，触发陷入内核的转换。内核执行必要的I/O操作后，控制权返回到用户程序。
最终，当Hello程序执行完main函数并通过return语句返回时，这会导致调用exit系统调用，再次触发用户态到核心态的转换。内核处理exit调用，释放进程资源，但保留最小的进程信息（成为"僵尸"进程），等待父进程（Shell）通过waitpid系统调用来获取其终止状态。
Shell通常会调用waitpid等待子进程结束，这也是一个系统调用，导致Shell暂时从用户态切换到核心态。在内核中，waitpid检测到Hello进程已终止，于是返回Hello的终止状态，并完全清除Hello的进程结构。最后，Shell返回到用户态，准备接受下一个命令。
通过这整个过程，Hello程序的执行展示了进程创建、上下文切换、时间片调度以及用户态和核心态之间的频繁转换，这些都是现代操作系统进程管理的核心机制。
6.6 hello的异常与信号处理
异常是控制流中的突变，用来响应处理器状态中的某些变化。在系统中，有四类异常：中断(interrupt)、陷阱(trap)、故障(fault)和终止(abort)。[15]
中断是由处理器外部的I/O设备信号触发的异常，如键盘输入。陷阱是有意的异常，是执行系统调用的结果。故障是由错误情况引起的异常，它可能能够被修正，如页面故障。终止是由不可恢复的致命错误引起的异常。
当发生异常时，处理器会通过异常表(exception table)跳转到适当的异常处理程序。在异常处理程序完成后，会发生以下三种情况之一：(1)处理程序将控制返回给当前指令，即引起故障的指令；(2)处理程序将控制返回给下一条指令；或(3)处理程序终止被中断的程序。
信号是软件层面的异常，允许进程和内核中断其他进程。每种信号类型都对应于某种系统事件。低层的硬件异常由内核处理，对用户进程不可见。信号提供了一种机制，通知用户进程发生了这些异常。
在Hello程序执行过程中可能遇到的异常和信号有：
当用户按下Ctrl-C时，内核会向前台进程组中的每个进程发送一个SIGINT信号，默认行为是终止进程。
当用户按下Ctrl-Z时，内核会发送SIGTSTP信号，默认行为是停止(挂起)进程，直到收到SIGCONT信号。
如果Hello程序尝试除以零，会触发一个SIGFPE(浮点异常)信号。
如果Hello程序尝试访问非法内存地址，会触发SIGSEGV(段错误)信号。
当进程收到信号时，会根据信号处理方式采取动作：忽略信号、终止进程(可能产生核心转储文件)或执行用户定义的信号处理程序。
对于用户在终端输入的各种命令：

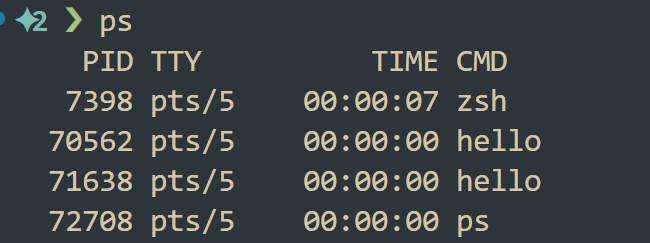

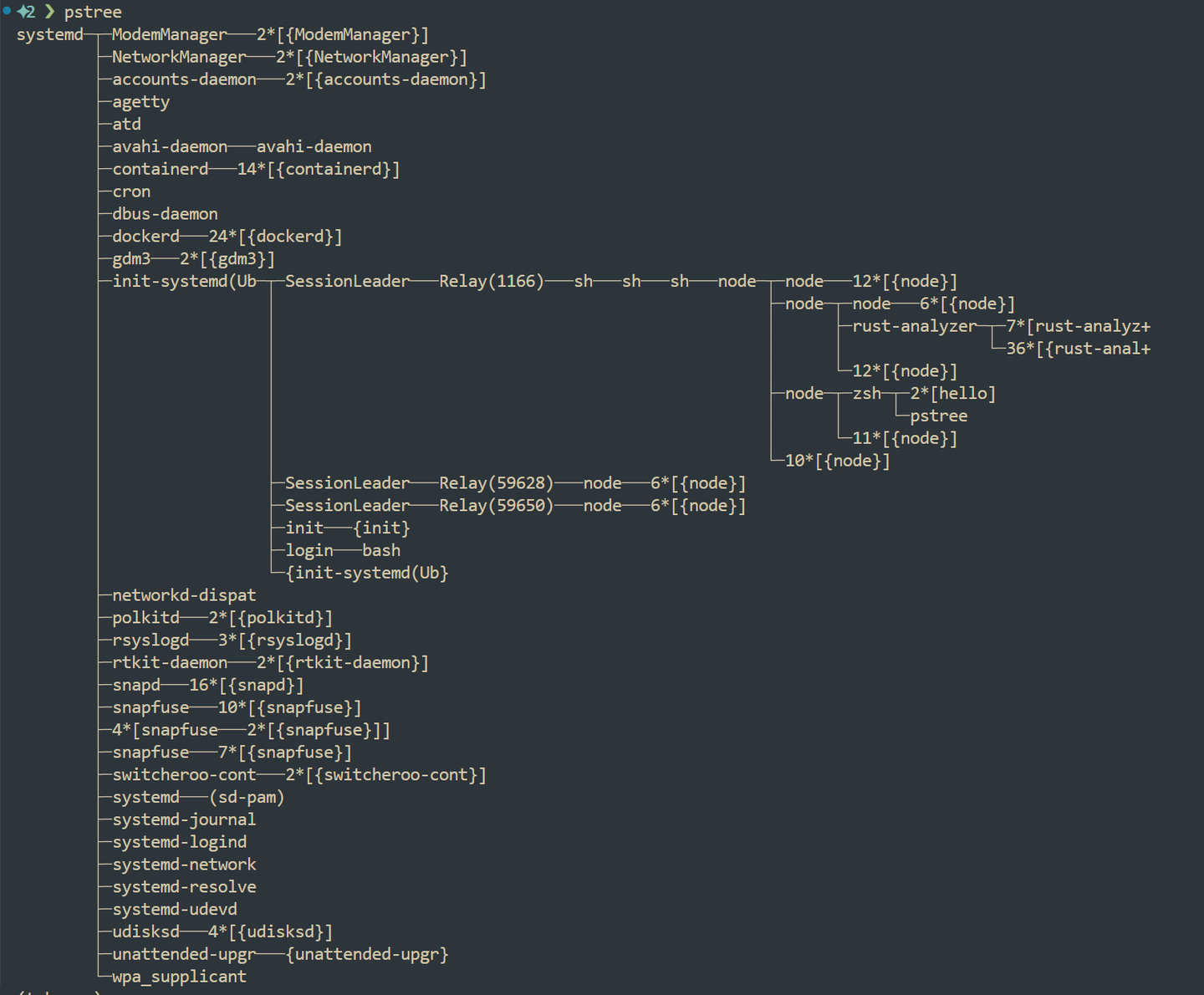

ps命令显示当前系统中的进程状态
jobs命令列出由当前Shell启动的作业状态
pstree命令以树状显示进程间的父子关系
fg命令将后台停止或运行的作业带到前台
kill命令向指定进程发送信号，默认为SIGTERM
当用户按Ctrl-Z停止Hello程序后，该进程会收到SIGTSTP信号并停止执行，Shell会显示作业已停止。此时使用jobs命令可以看到该停止的作业，使用fg命令可以将其恢复到前台继续执行。使用kill命令可以向进程发送各种信号，如kill -9 (SIGKILL)会强制终止进程。
CSAPP强调，理解信号对于编写健壮的Unix软件非常重要，因为它们在存在信号时改变了经典的函数调用/返回编程模型。信号处理程序可以在程序执行的任何时刻被调用，它们与主程序并发运行，共享同样的全局变量，因此存在各种并发错误的可能性。[16]
添加图片注释，不超过 140 字（可选）

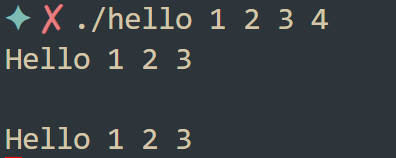

图 14 回车
添加图片注释，不超过 140 字（可选）
图 15 Ctrl Z
添加图片注释，不超过 140 字（可选）
图 16 Ctrl C
添加图片注释，不超过 140 字（可选）
图 17 jobs
添加图片注释，不超过 140 字（可选）
图 18 ps
添加图片注释，不超过 140 字（可选）
图 19 pstree
添加图片注释，不超过 140 字（可选）

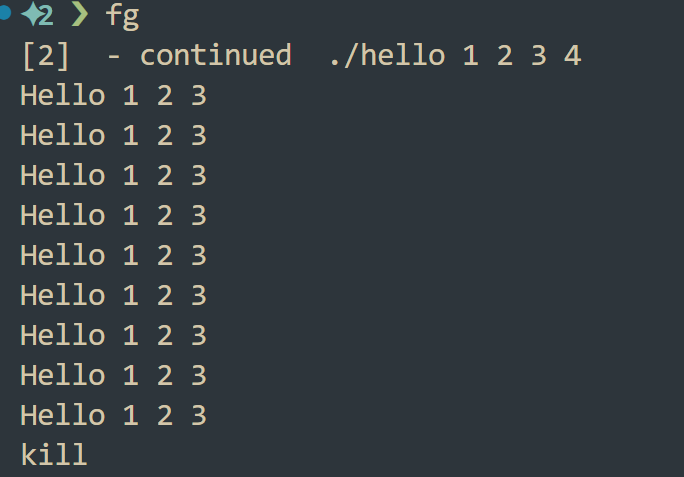

图 20 kill
kill 发送 SIGTERM (15) 信号，这是一个终止信号，允许程序进行清理工作后退出。
6.7本章小结
HELLO程序的进程管理展示了操作系统如何创建、控制和终止进程。进程是操作系统对正在运行程序的一种抽象，它提供给应用程序两个关键抽象：(1)独立的逻辑控制流，使得程序好像在独占处理器；(2)私有的地址空间，使得程序好像在独占内存。
Shell作为命令行解释器，读取用户输入的命令行并执行相应程序。当用户输入命令"hello"时，Shell会解析这个命令，然后通过fork系统调用创建一个子进程，这个子进程是父进程Shell的复制。fork完成后，子进程调用execve系统调用来加载并运行hello程序，而父进程Shell通常会通过waitpid系统调用等待子进程终止。
fork调用创建的子进程几乎是父进程的完整副本，包括打开的文件描述符、寄存器值和虚拟内存。关键区别是两个进程拥有不同的进程ID，且在各自的进程中fork返回不同的值：子进程得到0，父进程得到子进程的PID。
execve系统调用会在当前进程的上下文中加载并运行一个新程序。它会删除当前进程的用户虚拟内存段（代码、数据、堆和栈），创建新的代码、数据、堆和栈段，并设置程序计数器指向新程序的入口点。execve不会创建新进程，但保留了进程ID、打开的文件描述符和信号上下文。
进程的执行受到操作系统的调度控制。内核会为每个进程分配时间片，并通过上下文切换机制在多个进程间切换执行，实现并发。进程上下文包括通用寄存器、浮点寄存器、程序计数器、用户栈、状态寄存器以及各种内核数据结构。
Hello程序的异常处理涉及四类硬件异常：中断（由I/O设备引起）、陷阱（有意的异常，如系统调用）、故障（可能能够修正的错误）和终止（不可恢复的致命错误）。当发生异常时，控制转移到相应的异常处理程序，然后可能返回到引发异常的指令、下一条指令或终止程序。
信号是一种软件形式的异常，允许进程和内核通知进程发生了重要事件。例如，用户按下Ctrl-C会发送SIGINT信号给前台进程，通常导致其终止；按下Ctrl-Z会发送SIGTSTP信号，导致进程暂停。进程可以选择忽略信号、执行默认操作或提供自定义的信号处理函数，但某些信号如SIGKILL和SIGSTOP不能被捕获或忽略。
通过理解这些进程管理机制，我们可以更好地掌握UNIX/Linux系统如何执行程序、管理并发和处理异常情况，这是编写健壮系统软件的基础。
第7章 hello的存储管理
7.1 hello的存储器地址空间
逻辑地址（Logical Address）是在Hello程序中使用的地址，由段选择符和段内偏移组成。例如，当Hello程序访问变量i或argv数组时，它使用的是逻辑地址。在x86-64架构中，虽然分段机制仍然存在，但逻辑地址与线性地址基本一致，因为大多数段基址设为0，段限长设为最大值。
线性地址（Linear Address）是逻辑地址转换后得到的地址。在Hello程序执行过程中，CPU中的分段单元将逻辑地址转换为线性地址。例如，当Hello程序调用printf函数或sleep函数时，这些函数的地址首先作为逻辑地址呈现，然后转换为线性地址。在现代操作系统中，线性地址通常与虚拟地址相同。
虚拟地址（Virtual Address）是操作系统提供给Hello程序的一种抽象，使程序认为它拥有完整的地址空间。Hello程序在64位系统上会获得一个巨大的虚拟地址空间（理论上高达2^64字节，实际实现通常小得多）。Hello程序的代码段（包含main函数）、数据段（如全局变量）、堆（通过malloc分配的内存，虽然本例未使用）和栈（存储局部变量i和函数调用信息）都位于这个虚拟地址空间中不同的区域。
物理地址（Physical Address）是实际内存硬件中的地址。当Hello程序执行时，虚拟地址通过页表被映射到物理地址。例如，当程序访问argv[4]并将其传递给atoi函数时，操作系统的内存管理单元(MMU)会查找页表，将这个虚拟地址转换为相应的物理内存位置。如果需要的页面不在物理内存中，会触发页错误，操作系统会将页面从磁盘加载到内存。
在Hello程序的执行过程中，这些地址转换是透明的。当程序执行printf("Hello %s %s %s\n",argv[1],argv[2],argv[3])时，它访问的是argv数组中存储学号、姓名和手机号的字符串指针。这些指针是虚拟地址，必须经过转换才能访问实际的物理内存。
同样，程序中的sleep(atoi(argv[4]))调用涉及多次地址转换：首先访问argv[4]获取秒数字符串，然后调用atoi函数将其转换为整数，最后调用sleep函数使进程暂停指定的秒数。每个函数调用都会在栈上创建新的栈帧，包含返回地址和局部变量，这些都通过虚拟地址访问。
在程序结束前的getchar()调用等待用户输入，此时如果用户按下Ctrl-Z或Ctrl-C，会触发信号处理机制，这同样涉及地址空间的操作，因为信号处理函数需要保存当前执行上下文并在信号处理完成后恢复。
通过这种多层次的地址转换，操作系统为Hello程序提供了一个私有的、连续的虚拟地址空间抽象，实现了内存隔离和保护，同时高效地利用有限的物理内存资源。
7.2 Intel逻辑地址到线性地址的变换-段式管理
在Intel架构中，逻辑地址由两部分组成：段选择符(segment selector)和段内偏移量(offset)。段选择符是一个16位的值，用于指定段描述符，而段内偏移量指定了从段起始位置的字节数。[17]
当Hello程序运行时，每个逻辑地址的变换遵循以下步骤：
段选择符的低13位提供了一个索引，用于在描述符表中查找段描述符。段选择符的第2位选择使用哪个描述符表：0表示全局描述符表(GDT)，1表示局部描述符表(LDT)。
从描述符表中找到对应的段描述符后，处理器会检查当前特权级(CPL)是否有权限访问该段。如果特权级不足或者偏移量超出段限，处理器会生成一个保护异常。
如果访问有效，处理器会将段描述符中的基地址与段内偏移量相加，生成线性地址。
在Hello程序中，当访问代码段(如main函数内的指令)时，使用CS寄存器作为段选择符；访问数据(如变量i或argv数组)时，使用DS寄存器；访问栈(如函数调用参数)时，使用SS寄存器。
然而，在现代64位操作系统中（如Hello程序编译时使用的-m64选项），段式管理已经简化：
在x86-64长模式下，大多数段基址被强制设为0，段限长被设为最大值，使得逻辑地址直接等于线性地址。实际上，CS、DS、ES和SS寄存器的基址都为0。
尽管段机制仍然存在，但主要用于权限控制而非地址转换。例如，区分用户态代码段(CPL=3)和内核态代码段(CPL=0)。
Hello程序在用户态运行时，其代码、数据和栈段都使用相同的地址空间，段基址都为0，因此逻辑地址等于线性地址。
当Hello程序调用系统调用(如sleep或getchar)时，会发生用户态到内核态的切换，此时会切换到不同的段描述符，但在x86-64下，这主要影响执行特权级而非地址转换。
通过这种简化的段式管理，现代操作系统主要依靠页式管理（将线性地址转换为物理地址）来实现内存保护和虚拟化，而段式管理主要用于区分特权级和提供基本的内存保护。
7.3 Hello的线性地址到物理地址的变换-页式管理
在Hello程序运行时，线性地址通过分页单元(Paging Unit)转换为物理地址。现代x86-64架构采用多级页表结构，通常为四级页表，从高到低依次是：页全局目录(PGD)、页上级目录(PUD)、页中间目录(PMD)和页表(PT)。当Hello程序以64位模式运行时(-m64选项)，这一转换过程如下：
线性地址被划分为五个部分：9位页全局目录索引、9位页上级目录索引、9位页中间目录索引、9位页表索引和12位页内偏移(对应4KB页大小)。
处理器首先使用CR3寄存器(页目录基址寄存器)找到第一级页表(PGD)的基地址。
使用线性地址的最高9位作为索引，从PGD中找到对应的页上级目录条目。
使用线性地址的次高9位作为索引，从PUD中找到对应的页中间目录条目。
使用线性地址再次9位作为索引，从PMD中找到对应的页表条目。
使用线性地址的再次9位作为索引，从PT中找到页框号(Page Frame Number, PFN)。
将页框号与线性地址的最低12位(页内偏移)结合，形成最终的物理地址。
在Hello程序执行过程中，这一转换对每次内存访问都会发生。例如：
当CPU取指令执行main函数时，需要将代码段的线性地址转换为物理地址
当访问局部变量i或函数参数argv时，需要将栈的线性地址转换为物理地址
当调用printf函数时，其代码和数据也需要从线性地址转换为物理地址
为了加速这一转换过程，处理器使用转换后援缓冲器(Translation Lookaside Buffer, TLB)缓存最近使用的页表条目。由于Hello程序代码局部性强，大部分内存访问可以命中TLB，减少页表遍历的开销。
页式管理还支持多种页面大小。除标准的4KB页外，x86-64还支持2MB和1GB的大页(Huge Pages)，通过减少页表层级提高TLB效率。对Hello这类小程序，操作系统通常使用标准4KB页。
当Hello程序访问未映射的线性地址或权限不足的页面时，会触发页错误(Page Fault)异常。操作系统的页错误处理程序会进行相应处理：
如果是合法访问且页面在磁盘上(如写时复制或页面交换)，将页面加载到物理内存
如果是非法访问(如访问NULL指针或越界访问)，向进程发送SIGSEGV信号，通常导致程序崩溃
页式管理还实现了关键的保护机制：每个页表条目包含权限位，控制页面是否可读、可写或可执行。Hello程序的代码段通常标记为只读和可执行，而数据段和栈标记为可读写但不可执行，这有助于防止某些安全攻击。
通过这种多级页表结构，操作系统为Hello程序提供了一个私有的、连续的虚拟地址空间抽象，同时有效管理物理内存，实现了进程间的内存隔离和保护。
7.4 TLB与四级页表支持下的VA到PA的变换
在Hello程序执行期间，内存访问的地址转换过程结合了TLB和四级页表结构，具体如下：
虚拟地址(48位)分解为五个部分：页全局目录索引(9位)、页上级目录索引(9位)、页中间目录索引(9位)、页表索引(9位)和页内偏移(12位，对应4KB页)。
地址转换首先查询TLB：
TLB命中：直接获取物理页框号，与页内偏移组合得到物理地址，一个CPU周期内完成
TLB未命中：需要进行完整的页表遍历
页表遍历过程：
CR3寄存器指向页全局目录(PGD)基地址
通过PGD索引找到页上级目录(PUD)基地址
通过PUD索引找到页中间目录(PMD)基地址
通过PMD索引找到页表(PT)基地址
通过PT索引找到物理页框号
将物理页框号与页内偏移组合形成物理地址[18]
完成页表遍历后，处理器将虚拟页号到物理页框号的映射存入TLB，加速后续访问。每个级别的页表条目都包含权限位，如发现权限不符，将触发页错误。
现代处理器通常具有多级TLB结构(ITLB/DTLB)和大页支持(2MB/1GB)，减少TLB未命中和页表遍历层次，提高性能。
在Hello程序中，代码访问(如main函数)、数据访问(如argv数组)和栈访问都通过这一机制完成地址转换。由于程序执行局部性强，主要页面很快被缓存在TLB中，使得后续地址转换高效进行
7.5 三级Cache支持下的物理内存访问
当Hello程序执行期间，处理器通过三级缓存层次结构访问物理内存。在获得物理地址后，内存访问按照如下流程进行：
处理器首先查询最快的一级缓存(L1)，分为指令缓存和数据缓存，容量通常为32-64KB，访问延迟约4个CPU周期。Hello程序的循环代码和频繁访问的变量如i通常驻留在此。L1缓存通常采用虚拟索引物理标记方式，可部分并行于TLB查找。
如果L1未命中，处理器查询二级缓存(L2)，容量约256KB-1MB，访问延迟约10个CPU周期。L2通常是统一缓存，同时存储指令和数据，采用物理索引物理标记方式。较长的命令行参数等超出L1容量的数据可能存储在L2中。
若L2也未命中，则查询三级缓存(L3)，容量约2-32MB，访问延迟约40-50个CPU周期。L3通常由多个CPU核心共享，存储较少访问的程序部分，如printf的不常用功能。
所有缓存都未命中时，处理器访问主内存(DRAM)。
缓存查询过程中，物理地址被分为标记、组索引和块偏移三部分。处理器使用组索引找到对应的缓存行组，比较标记位判断是否命中。写操作通常采用写回策略，即修改先更新缓存，稍后再同步到下级存储。
Hello程序首次执行时需从主内存加载代码和数据到缓存。随着执行，尤其是循环结构，程序充分利用了缓存的时间和空间局部性。
多级缓存结构使Hello程序大大减少了主内存访问，弥合了处理器与内存之间的速度差异，显著提高了程序执行性能。
7.6 hello进程fork时的内存映射
fork调用后，子进程获得与父进程相同的用户虚拟地址空间的副本。这包括代码段、数据段、堆和用户栈。操作系统不会立即复制所有物理页面，而是采用写时复制(copy-on-write)机制来提高效率和节省内存。
fork初始阶段，父子进程的页表项指向相同的物理页面，但这些页面被标记为只读。当任一进程尝试写入内存时，会触发页错误。操作系统捕获这个错误，为写入进程创建物理页面的副本，更新页表项指向新页面，并移除写保护。这样，只有实际修改的页面才会被复制。
hello程序的代码段(包含main函数和循环)通常不会被修改，因此父子进程会共享这些页面。而栈和数据段(如变量i)在写入时才会分离。当子进程开始执行循环并修改变量i时，包含i的页面会被复制。
另外，fork调用后，父子进程共享打开的文件描述符表，指向相同的文件表项。这意味着它们共享相同的文件偏移量。如果一个进程修改了文件偏移，另一个进程也会看到这一变化。这对于hello程序使用的标准输出(如printf调用)尤为重要。
在虚拟内存映射方面，父子进程的虚拟地址空间布局相同，但映射到不同的物理页面(一旦发生写操作)。进程控制块(PCB)中的页表指针被更新以指向子进程的页表副本。
内核空间通常在所有进程间共享，hello父子进程使用相同的内核空间映射。子进程继承父进程的内存映射，包括共享库(如libc中的printf和sleep函数)的映射。
随着fork后的执行，子进程的内存映射会逐渐与父进程分离。如果子进程随后执行execve(如shell中的命令执行)，其地址空间会被完全重写，之前的映射关系将被丢弃，建立全新的映射。
这种高效的内存映射机制使得hello程序的fork操作非常迅速，无论进程地址空间多大，fork调用都能快速返回，为Linux系统中频繁的进程创建提供了性能基础。
7.7 hello进程execve时的内存映射
当hello程序通过execve系统调用加载新程序时，操作系统会彻底重构进程的内存映射。这一过程与fork截然不同。
execve调用会释放原进程几乎所有的用户空间内存映射，包括代码段、数据段、堆和栈。操作系统会创建全新的地址空间布局，对应新程序的需求。这一过程分为几个关键步骤：
首先，内核会解析可执行文件(ELF格式)的头部信息，确定代码段(.text)、已初始化数据段(.data)和未初始化数据段(.bss)的大小和权限。然后根据这些信息，创建新的虚拟内存映射。代码段被映射为只读可执行，数据段映射为可读写，并根据需要设置其他特殊段的权限。
系统会保留原进程的进程ID、打开的文件描述符(除非设置了FD_CLOEXEC标志)和信号处置。但内存内容、寄存器状态(除了进程ID等少数内核数据结构)都会被替换。
当hello执行新程序时，虚拟地址空间会重新布局。内核首先设置程序的入口点，即新程序的起始指令地址。它会创建新的用户栈，并在栈顶放置包含命令行参数(argv)和环境变量(envp)的初始栈帧。这些参数可以在新程序的main函数中访问。
共享库的映射也是这一过程的重要部分。动态链接的程序需要加载和映射共享库(如libc)。动态链接器会被映射到进程空间，并在程序启动时运行，解析符号引用并完成重定位。这些共享库通常在多个进程间共享物理内存页面，提高内存利用效率。
与fork不同，execve不使用写时复制机制，而是直接创建新映射。代码页通常在首次访问时从可执行文件中按需加载(demand paging)，减少启动时间。数据段和堆区域则会被置零，或者从可执行文件加载初始值。
内存映射段(如通过mmap创建的)在execve调用后通常会被释放，除非指定了MAP_DONTEXEC标志。匿名映射总是被释放，而文件映射则取决于其标志。
完成以上操作后，程序计数器被设置为新程序的入口点，通常是动态链接器的入口或静态链接程序的_start函数。这标志着新程序开始执行，它将接管进程，运行全新的代码，但保留了原进程的身份标识。
7.8 缺页故障与缺页中断处理
当hello程序访问尚未加载到物理内存的虚拟页面时，会触发缺页故障。这是一种特殊的处理器异常，具体过程如下：
访问未映射页面时，MMU发现对应页表项标记为无效或不存在，立即生成缺页故障。处理器保存当前执行状态，将控制权转移到操作系统的缺页处理程序。[19]
缺页处理程序首先检查故障原因和访问地址的合法性。如果访问非法(如NULL指针或超出进程地址空间)，向进程发送SIGSEGV信号，通常导致hello程序崩溃。
如果访问合法，处理程序识别页面位置，可能在交换空间、文件系统中或需要零填充。对于代码段页，从可执行文件加载。对于数据段和堆，可能从交换空间加载或直接分配填零。堆栈页通常是按需分配并填零。
分配物理页面后，系统在页表中建立虚拟页面到物理页帧的映射，并设置适当权限。然后刷新TLB使新映射生效，最后返回到触发故障的指令重新执行。
整个过程对hello程序透明，应用程序不需要特殊处理。重新执行原指令时，访问现已映射的页面，程序继续正常运行。
在hello程序中，常见缺页情况包括首次访问代码页、首次访问堆栈增长区域、访问尚未物理分配的堆内存以及访问内存映射文件的新区域。
Linux系统通过页面回收和页面交换机制管理物理内存。当物理内存不足时，可能将hello程序的不活跃页面写入交换空间，后续访问时触发缺页故障再加载回内存。
虽然缺页处理有较高开销(涉及用户态到内核态切换、页表更新和可能的I/O操作)，但通过需求分页和局部性原理的利用，大部分程序(包括hello)仍能高效运行，实现了虚拟内存系统对物理内存的有效管理。
7.9动态存储分配管理
动态内存管理基于分配器(如malloc)和释放器(如free)两个基本操作，其中分配器查找足够大的空闲内存块以满足用户请求，并将剩余部分放回空闲列表；释放器则将用户释放的内存重新加入空闲列表以供后续使用。
常见管理策略包括最佳适配(选择最接近请求大小的块)、首次适配(选择第一个足够大的块)和分离适配(为常见大小维护专用空闲列表)
7.10本章小结
HELLO程序的存储管理展示了计算机系统多层次的内存抽象和转换机制。程序运行时，首先在存储器地址空间中为代码、数据、堆和栈等区域分配虚拟地址空间。这些虚拟地址通过复杂的转换机制最终访问物理内存。
在Intel架构中，逻辑地址通过段式管理转换为线性地址，虽然在现代64位系统中段机制主要用于权限控制而非地址转换。随后，线性地址通过页式管理转换为物理地址，采用四级页表结构实现高效的地址空间管理和保护。
为提高地址转换效率，处理器使用TLB缓存最近的地址转换结果，大幅减少页表遍历开销。获得物理地址后，处理器通过三级缓存层次(L1、L2、L3)访问物理内存，利用局部性原理减少主内存访问延迟。
HELLO进程创建(fork)时采用写时复制机制，父子进程初始共享物理页面，仅在写入时才复制，提高内存使用效率。而当进程执行新程序(execve)时，会释放原有映射，建立全新的地址空间布局，重新加载代码和数据段。
访问未映射页面时触发缺页中断，操作系统按需分配物理页面、建立映射关系，实现虚拟内存的关键功能。对于动态内存需求，程序通过malloc等函数从堆区分配内存，由内存分配器管理空闲块的分配与回收。
这一多层次的存储管理架构使HELLO程序能在有限的物理资源上高效运行，同时提供安全隔离和灵活的内存使用模型，体现了现代计算机系统存储抽象的精髓。
第8章 hello的IO管理
8.1 Linux的IO设备管理方法
Linux系统采用"一切皆文件"的核心理念管理IO设备，将各种硬件设备抽象为文件，使应用程序能够通过统一的文件操作接口访问不同类型的设备。这种设备的文件模型化是Unix/Linux设计的精髓，它使得Hello程序无需了解底层硬件细节，仅通过标准文件操作即可完成输入输出功能。[20]
在Linux中，设备文件通常位于/dev目录下，分为字符设备（如键盘、终端）和块设备（如硬盘）。每个设备文件与主设备号（标识设备类别）和次设备号（标识特定设备实例）相关联。当Hello程序执行时，它继承了shell的标准输入、输出和错误文件描述符，这些描述符通常连接到终端设备。
Unix IO接口提供了一组简洁而强大的系统调用，构成了设备管理的基础。基本操作包括：open（打开设备文件）、close（关闭文件描述符）、read（从设备读取数据）、write（向设备写入数据）、lseek（设置文件位置，对有些设备无意义）和ioctl（执行设备特定操作）。Hello程序的printf函数最终调用write系统调用将数据写入标准输出。
Linux内核通过设备驱动程序实现这些系统调用与实际硬件操作的映射。设备驱动负责处理硬件细节，而应用程序只需使用统一的文件接口。此外，Linux还支持异步IO、内存映射IO和IO重定向等高级功能，进一步增强了设备管理的灵活性。
8.2 简述Unix IO接口及其函数
Linux将所有IO设备抽象为文件，通过统一的Unix IO接口实现设备管理。这种设计使得应用程序可以用相同的系统调用操作不同类型的设备，无需了解底层硬件细节。
Unix IO接口包含一组核心系统调用：
open：打开设备文件，返回文件描述符
close：关闭文件描述符，释放相关资源
read：从设备读取数据到内存缓冲区
write：将内存缓冲区数据写入设备
Hello程序在执行时通过这些接口与设备交互。例如，printf函数最终调用write系统调用将输出发送到标准输出设备；sleep函数可能使用定时器设备；getchar函数则调用read从标准输入读取字符。
设备文件通常位于/dev目录，分为字符设备和块设备，通过主次设备号标识。内核中的设备驱动程序负责将这些通用IO调用转换为特定设备的硬件操作。
8.3 printf的实现分析
printf函数是C语言中最常用的输出函数之一，其实现涉及多个层次，从应用程序到操作系统再到硬件驱动。[21]根据所提供的资料，printf函数的实现可以分为以下几个关键部分：
首先，printf函数的基本结构是接收格式化字符串和可变参数列表，然后将这些参数按照格式化字符串的要求进行处理并输出。可变参数处理机制是printf实现的关键。在C语言中，参数是从右向左压栈的，fmt参数在栈上，通过栈偏移可以获取第一个可变参数的地址。这里使用va_list类型（本质上是char*指针）来管理可变参数列表。
vsprintf函数负责核心的格式化工作。它遍历格式字符串fmt，对于普通字符直接复制到输出缓冲区，对于格式化标记（如%d、%s等）则从可变参数列表中取出相应参数并根据格式要求转换为字符串。例如，遇到%x时，会从参数列表中取出一个整数，将其转换为十六进制字符串，然后复制到输出缓冲区。
完成格式化后，调用write函数将格式化后的字符串输出到设备。write函数通常是系统调用，会触发从用户态到内核态的切换。在汇编实现中，通过向特定寄存器传递参数并执行中断指令来请求操作系统服务。
在系统调用层面，操作系统接收到请求后，通过中断处理程序执行相应的内核函数。这些函数最终访问硬件资源（如显示器），完成实际的字符显示操作。
在现代操作系统中，输出设备被抽象为文件，printf最终通过文件操作接口写入数据。例如，Linux中的printf会调用write系统调用，其中参数包含标准输出的文件描述符。
从输出机制来看，字符显示的底层实现涉及从ASCII码到字模库的转换，然后写入显示内存。显示芯片按照刷新频率逐行读取显示内存内容，通过信号线将每个像素点的RGB信息传输到显示器，最终形成可见的输出。
值得注意的是，printf存在潜在的安全风险。由于它无法确定可变参数的确切数量和边界，可能导致缓冲区溢出问题，这是许多安全漏洞的来源。
总的来说，printf函数的实现展示了计算机系统多层次的抽象和交互，从应用程序的格式化处理，到操作系统的系统调用，再到硬件驱动的底层操作，共同完成了看似简单的字符输出功能。
8.4 getchar的实现分析
getchar函数是C语言标准库中用于从标准输入读取单个字符的函数，其实现涉及键盘输入处理的多个层次。从底层硬件到高层应用，getchar函数的工作流程可分为两个主要部分：键盘中断处理和系统调用读取。[22]
键盘中断处理是一个异步过程。当用户按下键盘按键时，键盘控制器生成中断信号通知CPU。操作系统的键盘中断处理子程序接收这一信号，读取键盘控制器发送的扫描码，并将其转换为对应的ASCII码。这些ASCII码字符不会立即传递给应用程序，而是临时存储在系统维护的键盘缓冲区中。整个过程是在用户无感知的情况下由操作系统自动完成的，与应用程序的执行流程相互独立。
当应用程序调用getchar函数时，实际上是通过read系统调用向操作系统请求从标准输入设备读取数据。系统调用触发从用户态切换到内核态，操作系统检查键盘缓冲区是否有可用字符。如果缓冲区为空，read操作会阻塞程序执行，直到用户输入字符。在标准行缓冲模式下，getchar通常会一直等待，直到用户按下回车键，此时系统才将缓冲区中的字符返回给应用程序。
8.5本章小结
HELLO程序的输入输出管理展示了Linux系统多层次的设备抽象和交互机制。Linux采用"一切皆文件"的设计理念，将各种IO设备抽象为文件，使应用程序能通过统一的Unix IO接口与不同硬件设备交互而无需了解底层实现细节。
Unix IO接口提供了一组核心系统调用，包括open、close、read、write、lseek和ioctl，构成了设备访问的基础。这些接口通过系统调用机制，在用户态与内核态之间建立安全的交互通道，保障系统资源的有效管理和保护。
HELLO程序使用的printf函数实际上是标准库中的高级函数，它接收格式化字符串和可变参数，通过vsprintf完成格式化处理，然后调用write系统调用将数据写入标准输出。在系统内部，这一过程会经历用户态到内核态的切换，由操作系统内核负责实际的设备操作，最终将字符显示在终端上。
与之相对应，getchar函数用于接收用户输入，它依赖于键盘中断处理机制。当用户按键时，硬件生成中断信号，系统的中断处理程序将扫描码转换为ASCII码并存入键盘缓冲区。getchar通过read系统调用从这一缓冲区读取字符，在标准行缓冲模式下需等待回车键后才返回输入内容。
这种分层设计使得HELLO程序能够在不同硬件平台上保持一致的输入输出行为，同时也保证了操作系统的安全性和稳定性。输入输出的抽象机制是现代操作系统的重要特征，它不仅简化了应用程序开发，也使设备管理和扩展变得更加灵活高效。
结论
形式上，"hello.c"成为可执行的"hello"程序经历了四个主要阶段：
预处理阶段：预处理器(cpp)处理源文件中的宏定义和头文件包含，生成扩展后的源代码。预处理指令如#include和#define被展开，形成完整的C代码。
编译阶段：编译器(cc1)将预处理后的代码转换为汇编语言表示。编译器分析代码结构，进行语法检查，优化算法，最终产生特定CPU架构的汇编代码。
汇编阶段：汇编器(as)将汇编代码转换为机器码，生成目标文件。汇编指令被翻译为二进制指令，形成包含符号表的目标文件(hello.o)。
链接阶段：链接器(ld)将目标文件与所需的库函数连接，解析符号引用，生成最终的可执行文件"hello"。链接过程整合了所有需要的代码片段，建立了程序的完整内存映像。
内容上，在用户看来，在终端输入./hello就运行了hello程序，但实际上发生了这些事情：
进程创建：Shell通过fork创建子进程，execve加载HELLO可执行文件，建立进程上下文和资源环境。
虚拟内存映射：程序代码、数据被加载到虚拟地址空间，建立段表和页表，实现虚拟地址到物理地址的转换。
指令执行：CPU取指、译码、执行HELLO指令序列，程序计数器从入口点开始递增。
系统调用交互：printf内部调用write系统函数，触发用户态到内核态的切换，请求内核服务。
IO设备操作：内核通过设备驱动将数据传送到输出设备，最终在屏幕上显示文本。
进程终止：main函数返回，触发进程清理和资源回收，控制权返回Shell。
附件
hello.c - 初始的C语言源代码文件，包含程序的主要逻辑和功能实现，如main函数和printf调用。
hello.i - 预处理后的中间文件，由预处理器处理hello.c后生成，包含展开的宏定义和包含的头文件内容。
hello.o - 编译和汇编后生成的目标文件，包含机器码但尚未完成链接，存在未解析的外部符号引用。
hello.s - 由编译器生成的汇编语言文件，表示将C代码翻译成的特定处理器架构的汇编指令。
hello_o.s - hello.o反汇编得到的汇编语言文件
hello_elf.txt – hello的elf头描述信息，纯文本文件
参考文献
[1]详解C/C++代码的预处理、编译、汇编、链接全过程[EB/OL]. . https://zhuanlan.zhihu.com/p/618037867.
[2]TYLERMSFT. TYLERMSFT. 预处理器[EB/OL]. . https://learn.microsoft.com/zh-cn/cpp/preprocessor/preprocessor?view=msvc-170.
[3] GCC, the GNU Compiler Collection - GNU Project[EB/OL]. . https://gcc.gnu.org/.
[4]在C程序编译过程中，什么是语法检查、语义检查？两者有何区别？_在c语言编译的过程中,什么是语法检查,什么是语义检查-CSDN博客[EB/OL]. . https://blog.csdn.net/weixin_47441055/article/details/131383426.
[5] RINEVARD. 第三章——程序的机器级别表示[EB/OL]. (2025-03-14). http://rinevard.github.io/wiki/learning/open-course/CMU-15-213/Notes/Chapter3-machine-level-program/index.html.
[6]链接器原理详解-CSDN博客[EB/OL]. . https://blog.csdn.net/github_37382319/article/details/82749205.
[7]ELF ELF 文件 - CTF Wiki[EB/OL]. . https://ctf-wiki.org/executable/elf/structure/basic-info/.
[8]MHOPKINS-MSFT. MHOPKINS-MSFT. 虚拟地址空间 - Windows drivers[EB/OL]. . https://learn.microsoft.com/zh-cn/windows-hardware/drivers/gettingstarted/virtual-address-spaces.
[9] 一文看懂动态链接 - 知乎[EB/OL]. https://zhuanlan.zhihu.com/p/319784776.
[10] 第3章：进程 | CppGuide社区[EB/OL]. . https://cppguide.cn/pages/windows10-system-programming-ch03/.
[11] Linux(四)：什么是Bash、什么是shell？_bash shell-CSDN博客[EB/OL]. . https://blog.csdn.net/mingyuli/article/details/112420435.
[12]【操作系统】以fork()为例详解进程的创建过程与父子进程关系_操作系统fork()函数过程-CSDN博客[EB/OL]. . https://blog.csdn.net/Bossfrank/article/details/136706625.
[13]「操作系统」什么是用户态和内核态？为什么要区分-CSDN博客[EB/OL]. . https://blog.csdn.net/u014571143/article/details/129660010.
[14] execve(2) — Arch manual pages[EB/OL]. . https://man.archlinux.org/man/execve.2.en.
[15] Traps and signals[EB/OL]. . https://www.learnlinux.org.za/courses/build/shell-scripting/ch12s03.html.
[16] BRYANT R E, O’HALLARON D R. Computer systems: a programmer’s perspective[M]. Third edition. Boston Amsterdam London: Pearson, 2016.
[17] 一篇看懂！操作系统一一段式存储管理、 段页式存储管理! - 知乎[EB/OL]. . https://zhuanlan.zhihu.com/p/466602063.
[18] MMU段式映射（VA -> PA）过程分析_mmu 段-CSDN博客[EB/OL]. . https://blog.csdn.net/kaychangeek/article/details/50049103.
[19] 深入探索Linux缺页异常处理机制——Page Faults解析（续）-百度开发者中心[EB/OL]. . https://developer.baidu.com/article/details/3258379.
[20] 一文带你搞懂【linux IO】 - 知乎[EB/OL]. . https://zhuanlan.zhihu.com/p/607461843.
[21] [转]printf 函数实现的深入剖析 - Pianistx - 博客园[EB/OL]. . https://www.cnblogs.com/pianist/p/3315801.html.
[22] C语言中getchar（）和putchar（）的实现细节_getchar函数的实现过程-CSDN博客[EB/OL]. . https://blog.csdn.net/happyforever91/article/details/51713741.
转载自CSDN-专业IT技术社区
原文链接：https://blog.csdn.net/daoshi1593/article/details/147885881
