程序人生-Hello’s P2P

摘要

本报告以经典C程序“hello.c”为载体，系统地分析了从源代码到进程执行的全过程。通过预处理、编译、汇编、链接等步骤，展示了程序如何从文本文件转换为可执行目标文件；结合Linux环境下的进程管理、存储管理和I/O管理机制，详细阐述了Hello程序如何被操作系统加载、调度、执行并最终终止。报告使用GCC、readelf、objdump、gdb等工具对中间结果进行分析，并结合计算机系统层次结构，揭示了程序在硬件与操作系统协同下的完整生命周期。

关键词：预处理；编译；链接；进程管理；虚拟内存；ELF格式；系统调用

第1章概述

1.1 Hello简介

根据Hello的自白，利用计算机系统的术语，简述Hello的P2P，020的整个过程。

“P2P”（From Program to Process）过程：

Program：程序员编写hello.c源代码，经过预处理、编译、汇编、链接生成可执行目标文件hello。

Process：在Shell中执行./hello时，操作系统通过fork()创建子进程，再通过execve()加载hello到进程地址空间，从而形成一个活跃的进程。

“O2O”（From Zero-0 to Zero-0）：

从无到有：从源代码到进程执行。

从有到无：进程执行结束后被操作系统回收，所有资源释放。

1.2 环境与工具

列出你为编写本论文，折腾Hello的整个过程中，使用的软硬件环境，以及开发与调试工具。

硬件环境：x86-64架构CPU，8GB RAM

操作系统：Ubuntu 20.04 LTS

开发与调试工具：

GCC 9.3.0（编译链）

readelf、objdump（ELF文件分析）

gdb（调试与执行跟踪）

edb（动态调试）

Git（版本管理）

1.3 中间结果

列出你为编写本论文，生成的中间结果文件的名字，文件的作用等。


hello.i	预处理后的文本文件
hello.s	汇编语言文件
hello.o	可重定位目标文件
hello	可执行目标文件

1.4 本章小结

本章介绍了Hello程序的P2P与O2O生命周期，列出了实验环境与中间文件，为后续章节的深入分析奠定基础。

第2章预处理

2.1 预处理的概念与作用

（以下格式自行编排，编辑时删除）

预处理是编译的第一步，主要处理源代码中以#开头的指令，如：

（1）展开#include包含的头文件内容。

（2）处理#define宏定义。

（3）条件编译（#ifdef、#if等）。

（4）输出为一个纯C代码文本文件（.i），不含任何预处理指令。

2.2在Ubuntu下预处理的命令

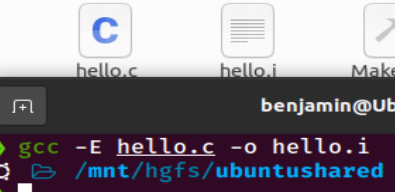

图2.1 Ubuntu下预处理命令与结果

结果：生成hello.i文件

2.3 Hello的预处理结果解析

打开hello.i可见：

头文件stdio.h等被完整展开（约上千行）。

原始的hello.c代码位于文件末尾。

所有注释被删除，宏被替换。

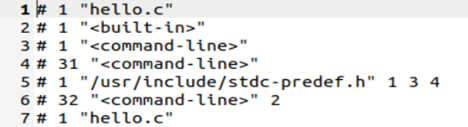

图2.2 hello.i内容

2.4 本章小结

预处理将多个源文件与头文件合并为一个完整的文本文件，为编译阶段做好准备。

第3章编译

3.1 编译的概念与作用

预处理将多个源文件与头文件合并为一个完整的文本文件，为编译阶段做好准备。

注意：这儿的编译是指从 .i 到 .s 即预处理后的文件到生成汇编语言程序

3.2 在Ubuntu下编译的命令

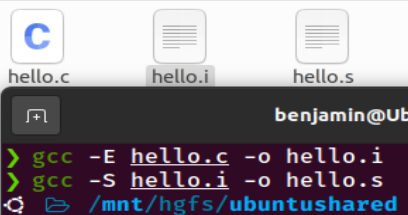

图3.1 Ubutu下编译的命令

结果：生成hello.s文件

3.3 Hello的编译结果解析

3.3.1 数据：常量、变量、类型

（1）字符串常量

图3.2 对字符串的处理

两个字符串常量存储在.rodata（只读数据段）；

.LC0：错误提示字符串，包含中文字符（UTF-8编码显示为八进制转义序列）；

.LC1：正常输出格式字符串。

（2）局部变量

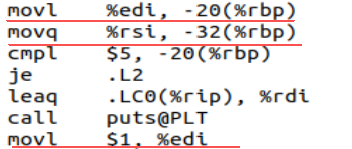

图3.3 对局部变量的处理

argc：存储在-20(%rbp)，4字节整型；

argv：存储在-32(%rbp)，8字节指针；

i：存储在-4(%rbp)，4字节整型。

3.3.2 赋值操作

赋初值

图3.4 对赋初值的处理

使用movl指令进行32位整型赋值；

立即数$0赋值给局部变量i。

3.3.3 类型转换

隐式类型转换（指针到整数）

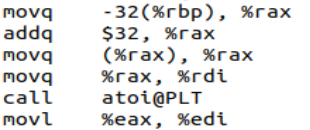

图3.5 对隐式类型转换的处理

argv[4]（char*）作为参数传递给atoi；

atoi返回int存储在%eax；

int值直接传递给sleep函数。

3.3.4 sizeof操作

代码中没有显式sizeof，但编译器隐式使用：

栈分配：subq $32, %rsp，为所有局部变量分配32字节；

指针运算：addq $8, %rax，8字节对应64位系统指针大小。

3.3.5 算术操作

（1）加法

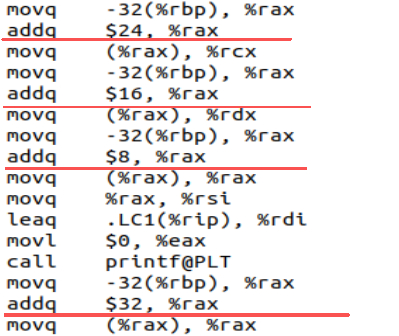

图3.6 对加法的处理

（2）自增

图3.7 对自增的处理

3.3.6 逻辑操作

逻辑非

图3.8 对逻辑非的处理

3.3.7 关系操作

相等判断

图3.9 对相等判断的操作

小于等于判断

图3.10 对小于等于判断的操作

3.3.8 数组/指针操作

（1）数组访问

图3.11 对数组访问的操作

基地址：argv存储在-32(%rbp)；

偏移计算：addq $8, %rax，每次偏移8字节（64位指针）；

解引用：movq (%rax), %rax获取数组元素。

（2）地址操作

图3.12 对地址的操作

3.3.9 控制转移

（1）if/else结构

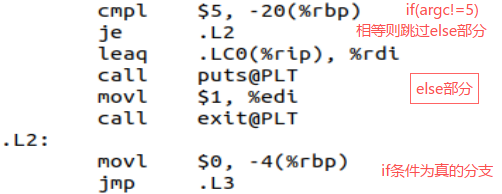

图3.13 对if/else分支的操作

（2）for循环操作

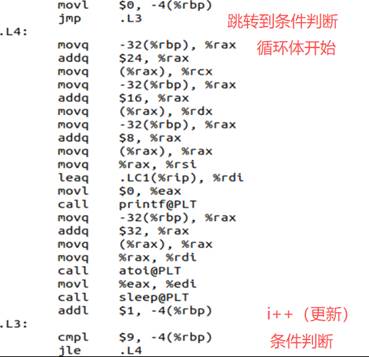

图3.14 对for循环的操作

3.3.10 对函数操作

（1）函数调用与参数传递

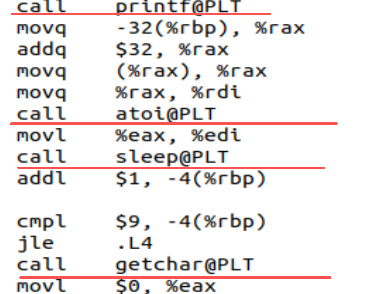

图3.15函数调用

（2）函数返回

图3.16 对main函数返回的操作

返回过程：

设置返回值：movl $0, %eax，将0放入返回寄存器；

清理栈帧；

返回：ret指令从栈中弹出返回地址并跳转。

3.4 本章小结

编译器将C代码转换为汇编代码，处理了控制流、函数调用、数据访问等，为汇编阶段生成机器指令做准备。

第4章汇编

4.1 汇编的概念与作用

汇编器（as）将汇编代码.s转换为机器指令（二进制），并生成可重定位目标文件.o

注意：这儿的汇编是指从 .s 到 .o 即编译后的文件到生成机器语言二进制程序的过程。

4.2 在Ubuntu下汇编的命令

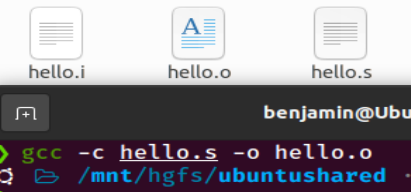

图4.1 Ubuntu下汇编的命令及结果

4.3 可重定位目标elf格式

图4.2 hello.o的ELF格式

4.3.1 ELF头基本信息

hello.o为ELF64格式的可重定位文件，采用小端序，针对x86-64架构。文件入口点为0（不可执行），包含14个节，无程序头表。

主要节分析

（1）代码与数据节

.text节：157字节，包含main函数机器码，地址0x0（待重定位），标志AX（可分配、可执行）

.rodata节：64字节，存储两个字符串常量，8字节对齐，标志A（只读、可分配）

.data/.bss节：大小均为0，无全局变量

（2）关键元数据节

.rela.text：8个重定位条目，用于修正.text中的外部引用

.symtab：18个符号条目，包含main函数和6个未定义库函数符号

.strtab：存储符号名称字符串

.eh_frame：56字节，异常处理信息

4.3.2重定位项目分析

.rela.text节包含8个重定位条目：

（1）本地引用（2个）：

.rodata - 4：偏移0x1c，类型R_X86_64_PC32，指向错误提示字符串

.rodata + 0x2c：偏移0x5f，指向"Hello %s %s %s\n"字符串

（2）库函数引用（6个）：

puts - 4：偏移0x21，对应call puts@PLT

exit - 4：偏移0x2b，对应call exit@PLT

printf - 4：偏移0x69，对应call printf@PLT

atoi - 4：偏移0x7c，对应call atoi@PLT

sleep - 4：偏移0x83，对应call sleep@PLT

getchar - 4：偏移0x92，对应call getchar@PLT

重定位类型说明：

R_X86_64_PC32：PC相对寻址，用于本地数据访问

R_X86_64_PLT32：PLT跳转，用于动态库函数调用

4.3.3符号表关键条目

（1）已定义符号：

main：FUNC类型，157字节，在.text节中，全局可见

（2）未定义符号（UND）：

puts, exit, printf, atoi, sleep, getchar：C库函数

_GLOBAL_OFFSET_TABLE_：全局偏移表引用

4.3.4文件布局特点

（1）地址未绑定：所有节起始地址均为0，需链接时确定

（2）外部依赖：包含6个库函数的外部引用

（3）重定位信息完整：提供代码中所有地址引用的修正信息

（4）无执行信息：缺少程序头表和入口地址，不能直接运行

4.3.5与程序关联

.text节的157字节对应main函数汇编代码；

.rodata节的64字节存储程序中的中英文字符串；

8个重定位条目对应程序中6个函数调用和2个字符串引用；

符号表中的main为唯一已定义的全局符号。

4.4 Hello.o的结果解析

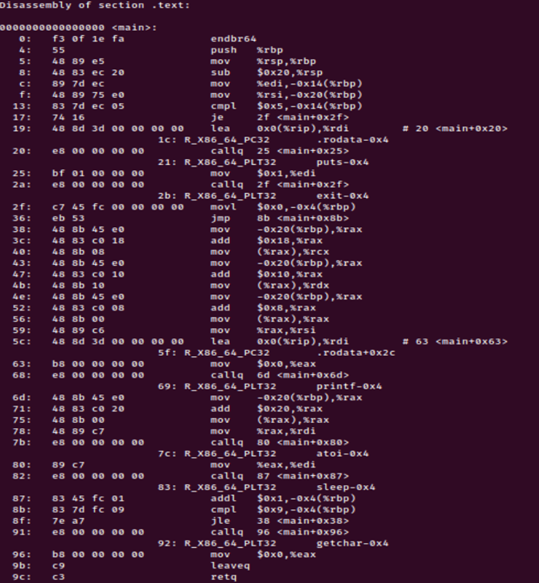

图4.3 hello.o反汇编的结果

4.4.1 反汇编与汇编代码对照分析

（1）函数开头部分

汇编指令与机器码一一对应，例如push %rbp对应机器码55；

立即数表示：汇编中的十进制数在机器码中转换为十六进制，如$32变为$0x20；

偏移量表示：-20(%rbp)在机器码中为-0x14(%rbp)，两者等价（20的十六进制为0x14）。

（2）条件判断与跳转
条件跳转指令je的机器码为74，后跟8位偏移量0x16；

在汇编代码中使用标签.L2，在机器码中转换为绝对地址0x2f；

偏移量计算：目标地址0x2f - 下条指令地址0x19 = 0x16。

（3）字符串地址加载与函数调用

lea指令的机器码中包含4个字节的占位符00 00 00 00，等待重定位；

重定位条目R_X86_64_PC32 .rodata-0x4指示如何修正该地址；

call指令同样使用占位符，重定位条目为R_X86_64_PLT32 puts-0x4。

（4）循环结构

同一节内的跳转已由汇编器计算完成；

jmp .L3转换为jmp 8b，偏移量0x53 = 0x8b - 0x38；

jle .L4转换为jle 38，偏移量0xa7（有符号数-89）= 0x38 - 0x91。

（5）printf函数参数准备

汇编指令与机器码完全对应，只是地址表示方式不同；

最后的lea指令包含占位符，重定位条目指向.rodata+0x2c（第二个字符串）。

（6）其他函数调用

所有外部函数调用都使用占位符00 00 00 00；

每个call指令都有对应的重定位条目，类型为R_X86_64_PLT32。

4.4.2 机器语言的构成与映射关系

（1）机器语言的基本构成

机器语言由操作码（opcode）和操作数（operand）组成：

操作码：指示执行什么操作（如55表示push %rbp）；

操作数：提供操作所需的数据或地址。

（2）与汇编语言的主要差异

a.地址表示方式不同：

汇编语言：使用符号标签（如.L2、.LC0）;

机器语言：使用绝对或相对地址（如0x2f、0x0(%rip)）。

b.外部引用处理不同：

汇编语言：使用完整符号（如puts@PLT）;

机器语言：使用占位符（00 00 00 00）+ 重定位信息。

c.立即数表示不同：

汇编语言：十进制或符号（如$32、$5）;

机器语言：十六进制（如$0x20、$0x5）。

（3）分支转移的地址处理

a.条件跳转

汇编语言：je .L2

机器语言：74 16

汇编器计算.L2与下条指令的距离，生成8位有符号偏移量，运行时PC加上偏移量实现跳转。

b.函数调用

汇编语言：call printf@PLT

机器语言：e8 00 00 00 00

汇编时无法确定printf的实际地址，生成32位占位符，等待链接器修正，通过重定位条目R_X86_64_PLT32指导链接器修正。

（4）寻址模式编码

a.立即数寻址：movl $0, -4(%rbp) # c7 45 fc 00 00 00 00

b.寄存器间接寻址：mov (%rax), %rcx # 48 8b 08

c.RIP相对寻址：lea .LC1(%rip), %rdi # 48 8d 3d 00 00 00 00

4.4.3 小结

（1）汇编过程的核心任务是生成可重定位的机器代码，其中同一模块内的引用已解析，外部引用留待链接时处理。

（2）机器语言与汇编语言的根本区别在于地址表示方式：汇编语言使用人类可读的符号，机器语言使用数值地址或占位符。

（3）重定位机制是连接编译时和链接时的关键桥梁，确保代码可以在不同地址加载执行。

（4）理解这种映射关系对于调试、优化和系统级编程至关重要，它揭示了高级语言到底层硬件的转换过程。

4.5 本章小结

汇编阶段生成包含机器码的可重定位目标文件，但外部符号地址尚未解析，需链接阶段完成。

第5章链接

5.1 链接的概念与作用

链接器（ld）将多个.o文件及库文件合并为一个可执行文件，完成：

符号解析：将符号引用与定义关联；

重定位：将符号地址修正为最终内存地址。

注意：这儿的链接是指从 hello.o 到hello生成过程。

5.2 在Ubuntu下链接的命令

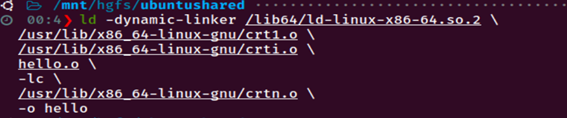

图5.1 Ubuntu下链接的命令

5.3 可执行目标文件hello的格式

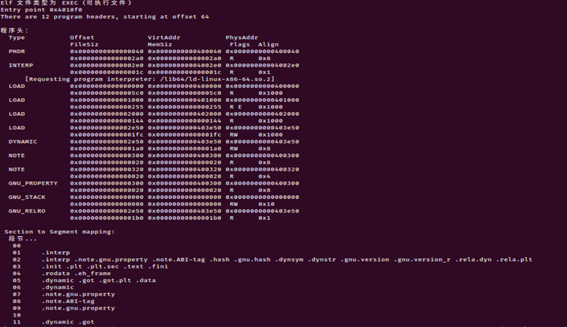

图5.2 hello的ELF格式

5.4 hello的虚拟地址空间

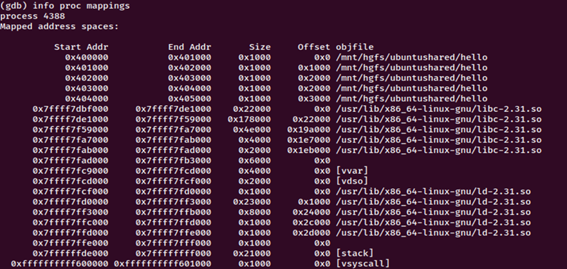

图5.3 hello的虚拟地址空间

虚拟地址范围	文件偏移	大小	ELF对应段	实际内容	权限
0x400000-0x401000	0x0	4KB	LOAD段1	ELF头、.interp、.note等	只读
0x401000-0x402000	0x1000	4KB	LOAD段2	.init、.plt、.text、.fini	可执行
0x402000-0x403000	0x2000	4KB	LOAD段3	.rodata、.eh_frame	只读
0x403000-0x404000	0x2000	4KB	LOAD段4（部分）	.data、.dynamic、.got等	读写
0x404000-0x405000	0x3000	4KB	（无直接对应）	.bss或其他运行时数据	读写

表5.1 与ELF对照分析

5.5 链接的重定位过程分析

5.5.1 hello与hello.o的主要差异

通过对比hello.o（可重定位目标文件）和hello（可执行文件）的反汇编结果，可以观察到以下关键差异：

（1）地址解析完成

hello.o：所有外部引用和跨节引用使用占位符（全0）

hello：所有地址已被解析为具体值，包括函数调用和字符串引用

（2）新增启动和终止代码

hello.o：仅包含用户定义的main函数

hello：添加了_start、_init、_fini、__libc_csu_init、__libc_csu_fini等代码，这些来自C运行时库

（3）PLT（过程链接表）和GOT（全局偏移表）机制

hello.o：使用@PLT标记，但实际调用地址未确定

hello：PLT条目已建立，包含完整的动态链接跳转表

（4）节合并与地址分配

hello.o：所有节起始地址为0

hello：各节被分配到具体的虚拟地址（如.text段从0x401000开始）

5.5.2 链接过程的核心机制

链接过程主要包括两个核心任务：符号解析和重定位。

（1）符号解析

链接器将每个符号引用与一个符号定义关联起来。对于hello程序：

puts、printf、getchar、atoi、exit、sleep：解析到libc共享库中的定义；

main：用户定义的函数，作为程序的入口；

.rodata中的字符串：解析到只读数据段的特定位置。

（2）重定位

链接器根据重定位条目修改目标代码，将符号地址填入需要重定位的位置。

5.5.3 具体重定位项目分析

基于之前提供的hello.o重定位条目，分析链接器如何在hello中完成重定位：

（1）第一个重定位条目：字符串引用

hello.o重定位：

偏移量: 0x1c, 类型: R_X86_64_PC32, 符号: .rodata, 加数: -4

hello中对应的指令：

40113e: 48 8d 3d c3 0e 00 00 lea 0xec3(%rip),%rdi

重定位计算过程：

公式：S + A - P（对于R_X86_64_PC32类型）

S：符号地址（.rodata中字符串地址）= 0x402008

A：加数 = -4

P：重定位位置地址 = 0x40113e + 3 = 0x401141（偏移字段在指令中的地址）

计算：0x402008 - 4 - 0x401141 = 0xec3

验证：指令中的偏移值正是0xec3，正确！

作用：将lea指令的RIP相对寻址指向正确的字符串地址（错误提示信息）。

（2）第二个重定位条目：puts函数调用

hello.o重定位：

偏移量: 0x21, 类型: R_X86_64_PLT32, 符号: puts, 加数: -4

hello中对应的指令：

401145: e8 46 ff ff ff callq 401090 <puts@plt>

重定位计算过程：

公式：L + A - P（对于R_X86_64_PLT32类型）

L：PLT条目地址 = 0x401090（puts@plt）

A：加数 = -4

P：重定位位置地址 = 0x401145 + 1 = 0x401146

计算：0x401090 - 4 - 0x401146 = -0xba = 0xffffff46（32位有符号数）

验证：指令中的偏移值0xffffff46（小端表示为46 ff ff ff）正是-0xba

作用：将call指令重定向到PLT条目，实现动态链接的延迟绑定。

（3）第三个重定位条目：exit函数调用

hello.o重定位：

偏移量: 0x2b, 类型: R_X86_64_PLT32, 符号: exit, 加数: -4

hello中对应的指令：

40114f: e8 7c ff ff ff callq 4010d0 <exit@plt>

计算：类似puts，重定位到exit@plt地址0x4010d0。

（4）第四个重定位条目：printf格式字符串

hello.o重定位：

偏移量: 0x5f, 类型: R_X86_64_PC32, 符号: .rodata+0x2c, 加数: +0x2c

hello中对应的指令：

401181: 48 8d 3d b0 0e 00 00 lea 0xeb0(%rip),%rdi

计算：

S = 字符串"Hello %s %s %s\n"地址 = 0x402038

P = 0x401181 + 3 = 0x401184

偏移值 = 0x402038 - 0x401184 = 0xeb4

（5）第五至八个重定位条目：其他函数调用

printf、atoi、sleep、getchar：都类似地重定位到相应的PLT条目

5.6 hello的执行流程

阶段	函数/地址	作用	调用者	被调用者
启动	0x4010f0 (_start)	程序入口点	操作系统	__libc_start_main
初始化	0x401000 (_init)	全局初始化	__libc_csu_init	gmon_start
C库构造	0x4011d0 (__libc_csu_init)	C++全局对象构造	__libc_start_main	_init
主程序	0x401125 (main)	用户主函数	__libc_start_main	puts/printf/atoi/sleep/getchar
错误处理	0x401090 (puts@plt)	打印错误信息	main	libc puts函数
正常输出	0x4010a0 (printf@plt)	格式化输出	main	libc printf函数
输入处理	0x4010b0 (getchar@plt)	读取字符	main	libc getchar函数
类型转换	0x4010c0 (atoi@plt)	字符串转整数	main	libc atoi函数
程序退出	0x4010d0 (exit@plt)	退出程序	main	libc exit函数
延时操作	0x4010e0 (sleep@plt)	休眠指定秒数	main	libc sleep函数
C库析构	0x401240 (__libc_csu_fini)	C++全局对象析构	exit	-
终止	0x401248 (_fini)	全局终止函数	exit	-

表5.2 调用与跳转的各个子程序名或程序地址

5.7 Hello的动态链接分析

图5.4 动态链接前后项目变化

5.8 本章小结

链接将多个模块合并为可执行文件，完成地址重定位，并支持动态链接库的延迟绑定。

第6章 hello进程管理

6.1 进程的概念与作用

进程是程序执行的实例，拥有独立的地址空间、文件描述符、寄存器上下文等。OS通过进程实现多任务并发。

6.2 简述壳Shell-bash的作用与处理流程

作用：

（1）读取用户输入的命令行。

（2）解析参数，判断是否为内置命令。

处理流程：

对于外部命令（如./hello），调用fork()创建子进程，再execve()加载程序。

6.3 Hello的fork进程创建过程

fork()复制当前进程（Shell）创建一个几乎完全相同的子进程，包括代码、数据、堆栈。子进程返回0，父进程返回子进程PID。

6.4 Hello的execve过程

execve("./hello", argv, envp)：

加载hello的ELF文件到内存；

替换当前进程的代码段、数据段；

跳转到hello的入口地址开始执行。

6.5 Hello的进程执行

6.5.1进程创建与初始化

当用户在Shell中输入./hello 12345678 张三 13800138000 2时，Shell进程首先调用fork()系统调用创建子进程。fork()复制当前Shell的进程控制块（PCB）、地址空间和打开文件表，生成一个几乎完全相同的子进程。随后子进程调用execve()系统调用，该调用会销毁子进程原有的地址空间，根据hello程序的ELF格式重新建立内存映射：代码段映射到0x401000-0x402000（可读可执行），只读数据段映射到0x402000-0x403000，读写数据段映射到0x403000-0x404000。动态链接器/lib64/ld-linux-x86-64.so.2负责加载共享库libc，并重定位GOT表中的函数地址。完成这些初始化后，进程从入口点_start（0x4010f0）开始执行，经过C运行时初始化后调用main函数。

6.5.2 进程调度与时间片管理

Hello进程被创建后，操作系统将其加入运行队列。Linux使用完全公平调度器（CFS）管理进程执行，CFS维护一个按虚拟运行时间（vruntime）排序的红黑树。Hello作为普通进程，其权重值为1024（nice值为0的默认权重）。在典型的桌面配置中，调度周期为6毫秒，当系统中只有Shell和Hello两个权重相同的进程时，每个进程获得3毫秒的时间片。Hello进程的执行被划分为一系列时间片：前3毫秒执行初始化代码和第一次printf输出，然后时钟中断触发，内核将Hello的vruntime增加3毫秒，发现时间片用完，于是设置重新调度标志。中断返回前，调度器选择Shell进程执行。3毫秒后，Shell时间片用完，Hello再次被调度执行。这种时间片轮转在整个Hello生命周期中持续发生，大约每3毫秒切换一次，在Hello的20秒总运行时间内会发生约6666次调度切换。

6.5.3 上下文切换机制

每次调度发生时，操作系统需要执行完整的上下文切换。当Hello的时间片用完时，时钟中断触发，CPU从用户态陷入内核态。内核首先保存Hello的完整寄存器上下文：包括通用寄存器%rax、%rbx、%rcx、%rdx，栈指针%rsp，指令指针%rip，以及浮点寄存器、向量寄存器等。这些寄存器值被保存在Hello进程的内核栈中，并通过PCB的thread字段持久化。接着内核调用pick_next_task()从运行队列中选择下一个要运行的进程（通常是Shell）。如果下一个进程使用不同的地址空间，还需要切换页表基址寄存器%cr3，这会导致TLB刷新和缓存失效。然后内核从Shell的PCB中恢复其保存的寄存器值，将栈指针切换到Shell的内核栈，最后通过iretq指令返回用户态继续执行Shell。整个上下文切换过程大约消耗1000-2000个CPU周期，加上缓存失效的开销，总时间约为5-10微秒。在Hello的20秒运行期间，上下文切换的总开销约为33毫秒，占执行时间的0.17%。

6.5.4 用户态与核心态转换

Hello进程在执行过程中频繁在用户态和核心态之间转换。这种转换主要通过三种机制触发：系统调用、中断和异常。当Hello调用printf()时，实际通过PLT跳转到libc的write实现，最终执行syscall指令触发系统调用门。CPU自动切换到内核栈，保存用户态寄存器，根据系统调用号查找系统调用表，执行sys_write内核函数处理输出请求。完成服务后，内核恢复用户态寄存器返回到Hello进程。类似地，sleep(2)调用会触发sys_nanosleep系统调用，内核将Hello进程状态标记为TASK_INTERRUPTIBLE，设置2秒定时器后调用schedule()主动放弃CPU。除了显式系统调用外，时钟中断每3毫秒触发一次，强制Hello陷入内核更新时间统计，检查时间片是否用完。硬件中断如键盘输入也会导致态转换。此外，当Hello访问未映射的虚拟页面时，会发生缺页异常，陷入内核分配物理页面并建立映射。在整个执行过程中，Hello大约进行40次显式态转换（20次系统调用，每次进出内核各一次）和约6666次中断触发的态转换。

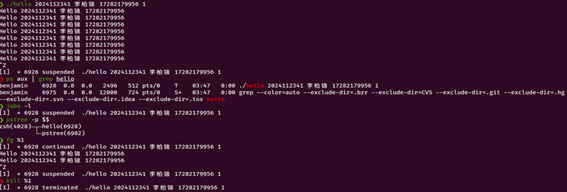

6.6 hello的异常与信号处理

异常类型	触发条件	产生信号	处理方式
硬件中断	定时器中断、键盘中断	无直接信号	内核处理，可能引起调度
系统调用异常	无效系统调用参数	无	返回错误码
缺页异常	访问未映射内存	SIGSEGV	内核分配物理页
算术异常	除零错误	SIGFPE	终止进程
非法指令	执行无效机器码	SIGILL	终止进程

表6.1 异常与信号处理

信号	触发方式	默认行为	说明
SIGINT (2)	Ctrl-C	终止进程	中断进程
SIGTSTP (20)	Ctrl-Z	暂停进程	挂起进程
SIGCONT (18)	fg命令	继续执行	恢复暂停的进程
SIGQUIT (3)	Ctrl-\	终止+core	强制终止
SIGKILL (9)	kill -9	强制终止	不可捕获
SIGSEGV (11)	非法内存访问	终止+core	段错误
