Type-C接口是一种全面升级的连接标准，由USB Implementers Forum在2014年最新发布的USB 3.1标准中首次正式提出，定义了包括连接器、端口、容器和线缆等在内的一整套全新USB物理规格，由于其小巧的尺寸、正反可插拔的设计、超高的传输速度和强大的功率传输能力，Type-C接口被广泛应用于消费电子、工业、汽车等领域。

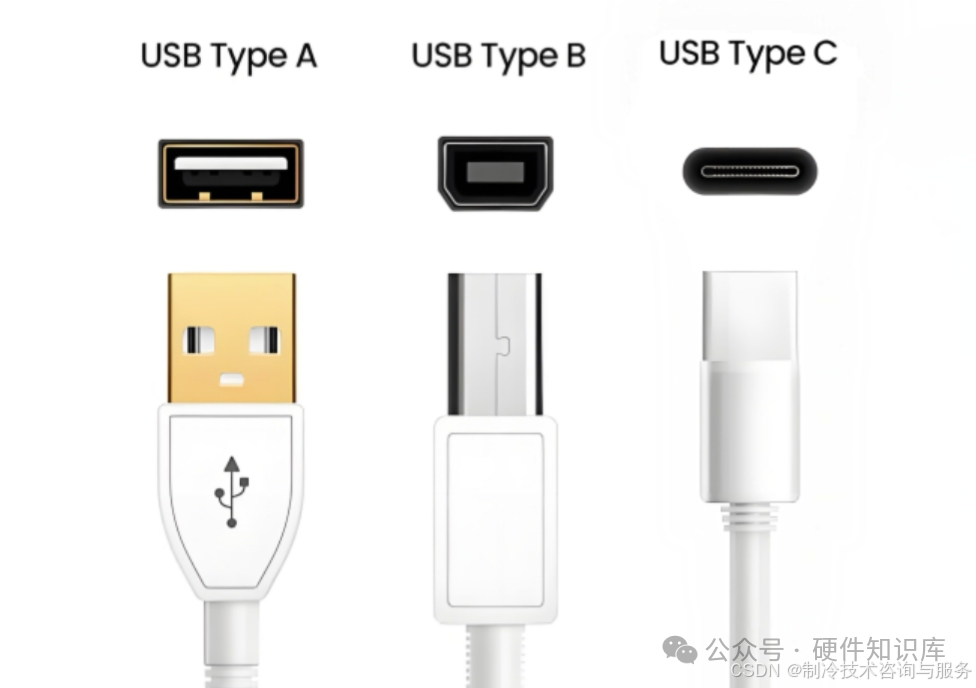

Type-C只是USB 3.1标准中提出的三种接口样式之一，在USB 3.1标准中有三种接口样式，分别为USB Type-A、USB Type-B和USB Type-C，其中USB Type-A、USB Type-B在传统计算机、打印机等设备上已被广泛使用，那么为什么还要提出USB Type-C呢？
USB Type-C连接器由于其高集成度（包含电源、高速数据、音频、视频信号）和正反插的特性，其故障现象和排查逻辑比传统的连接器要复杂一些。

Type-C作为当前主流的接口标准，核心特性可归纳为以下几大类：

尺寸更小：Type-C连接器尺寸为8.4mm x 2.6mm，比传统的USB连接器更小；

无方向性：接口上下端采用对称设计，正反面均可进行插拔，且支持高达10000次的插拔次数；

高速数据传输：Type-C支持最新的USB 4标准，最高传输速率可达40Gbps；

供电能力强：Type-C通过USB PD协议实现了“双向供电+大功率输出”，支持最高240W的电力传输，同时接口可“反向供电”，例如手机连接笔记本Type-C口时，可给手机充电；

扩展性强：具备交替模式（Alt Mode），可通过动态调整接口引脚实现多种协议切换，例如，可支持DP 1.4协议，输出4K甚至8K分辨率视频。部分设备还支持音频输出；

多协议兼容：同一接口可同时支持USB数据传输、PD快充、音视频输出、外接扩展，甚至支持雷电协议。
以下是针对Type-C
Type-C接口分为母头（Receptacle）和公头（Plug），由于应用场景和低成本需求，Type-C出现了不同的版本，包括全功能的24P、仅支持USB2.0的16/12P以及仅充电的6P版本。

【24P Type-C接口定义】

24P接口提供了对所有协议的标准支持，其接口定义如下图所示，母头24针脚/公头22针脚采用对称布局设计，可实现正反插功能复用。

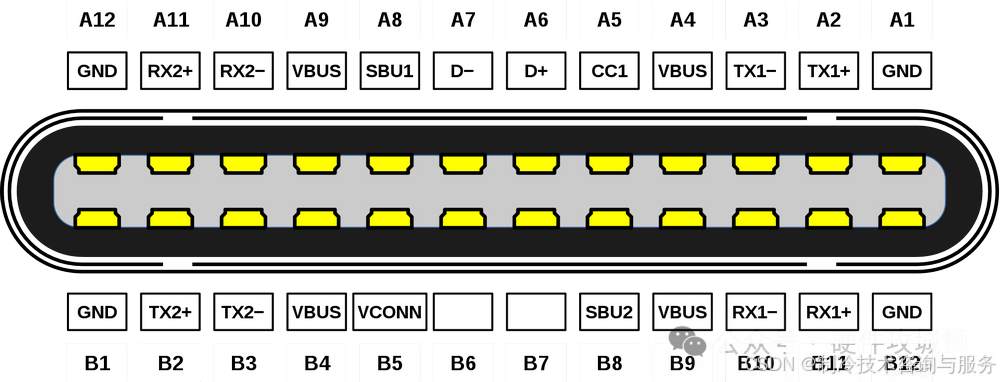

可以看出，相比较母头，公头只有一对D+/D-（母头有两对），且有一个CC1+VCONN（母头有CC1+CC2），这是因为USB 2.0协议本身仅需一对差分信号线（D+/D-）就能满足数据传输需求，因此无论公头正反插，只需设置一对D+/D-即可。对于CC1+VCONN的设计，这是因为公头仅需CC1引脚即可判断插入方向，当母头CC1检测到电平变化，则说明公头正插，当母头CC2检测到电平变化，则说明公头反插。而VCONN引脚主要用于给有源线缆内部的电子标签芯片供电（电压通常为3.3V/5V）。

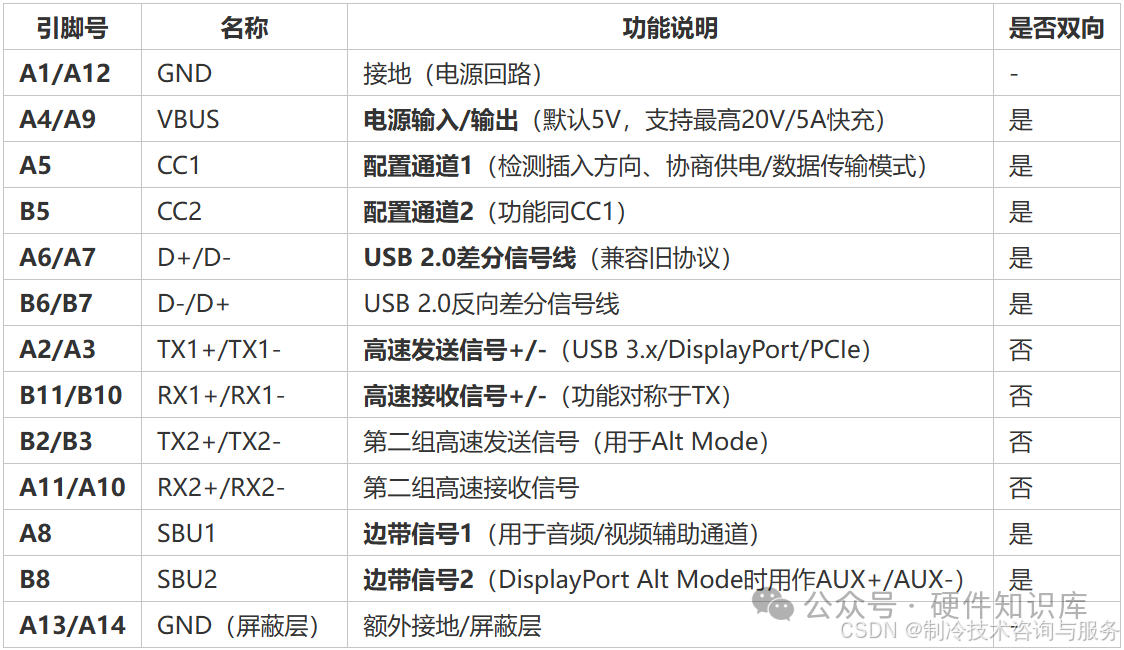

完整的Type-C引脚为24个，各个引脚的定义如下：

VBUS：共4路，设备间供电的BUS电压引脚，不论正反插，这4路引脚都会提供供电，通常支持5V、9V、12V、15V和20
